PPPOE拨号上网服务器端与客户端的完整配置

日期：2025-03-23 阅读：85

我们现在所在的小区大部分还是通过PPPOE拨号方式来上网的，宽带服务提供商会在ISP机房搭建PPPOE服务器。

PPPOE即PPP over Ethernet，是指在以太网中传输PPP的技术，通过PPPoE可以防范ARP欺骗，同时为客户端统一分配IP以及DNS等参数，有效避免了静动态IP方式因地址冲突或者参数设置不当导致无法访问外网的问题，还可以结合Radius服务器对客户进行认证、授权以及计费，目前国内ISP多采用PPPoE作为接入认证方式。

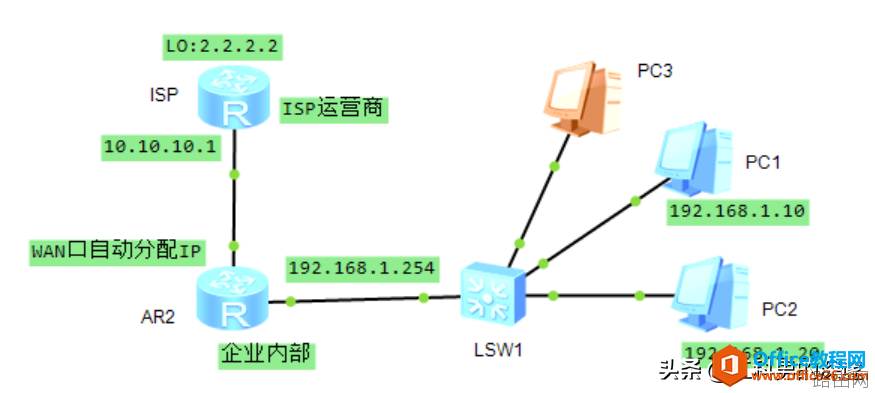

今天我们演示一下，ISP运营商如何配置PPPOE服务器，以及我们上网的路由器如何配置PPPOE拨号登录PPPOE服务器上。

一、配置运营商服务器端

运营商服务器需要配置如下内容：

<Huawei>system-view

[Huawei]sysname ISP

1创建地址池

地址池是分配给拨号用户的可使用的地址范围；

[ISP]ip pool 1

[ISP-ip-pool-1]network 10.10.10.0 mask 24

[ISP-ip-pool-1]gateway-list 10.10.10.254

[ISP-ip-pool-1]dns-list 114.114.114.114

[ISP-ip-pool-1]q

2创建AAA认证

[ISP]aaa

创建用户PPPOE用户名为：1802079，密码为：huawei

[ISP-aaa]local-user 1802099 password cipher huawei

[ISP-aaa]local-user 1802099 service-type ppp //配置服务类型为PPP

若有多个客户端需要登录到PPPOE服务器上，需要创建多个用户；

[ISP-aaa]q

3创建虚拟模板VT接口

VT模板就是为了让一条链路上可以封装多种同层协议的虚拟接口。因为现在的以太网物理接口已经默认封装了以太网协议，无法再封装其他的wan协议了，所以才需要vt来模拟一个(WAN)ppp接口，然后封装其他协议如ppp，最后再把vt绑定到物理接口，实现ppp和以太网协议的嵌套。

[ISP]interface Virtual-Template 1

[ISP-Virtual-Template1]ppp authentication-mode pap //定义PPP采用PAP方式认证，还有Chap认证；

[ISP-Virtual-Template1]remote address pool 1 //指定远端用户地址池；

[ISP-Virtual-Template1]ip address 10.10.10.1 24 //配置本地VT的地址，需与客户端地址池在同一网段，不然用户无法上线。

[ISP-Virtual-Template1]q

4启用PPPOE功能

[ISP]interface GigabitEthernet 0/0/0

[ISP-GigabitEthernet0/0/0]pppoe-server bind virtual-template 1//在接口下绑定虚拟认证模板；

[ISP-GigabitEthernet0/0/0]q

[ISP]

配置完成后，这样vt虚拟接口和连接pppoe客户端的物理以太网接口绑定，完成pppoe协议的封装。

5配置回环口，用来测试

[ISP]interface LoopBack 0

[ISP-LoopBack0]ip address 2.2.2.2 32

[ISP-LoopBack0]q

[ISP]

二、用户客户端配置

<Huawei>system-view

[Huawei]sysname R2

1创建规则，定义允许所有IP

[R2]dialer-rule

[R2-dialer-rule]dialer-rule 1 ip permit

[R2-dialer-rule]q

2配置拨号1

[R2]interface Dialer 1

[R2-Dialer1]link-protocol ppp //封装PPP协议

3创建客户端拨号用户名和密码

[R2-Dialer1]ppp pap local-user 1802099 password cipher huawei

[R2-Dialer1]ip address ppp-negotiate //配置PPPOE客户端自动获取IP地址；

[R2-Dialer1]dialer timer idle 300//设置按需pppoe拨号的空闲时间（300s没有流量就断开）

[R2-Dialer1]dialer timer autodial 5 //重拨时间
[R2-Dialer1]dialer useruser1//指定dialer接口拨号所使用的用户，与PPP认证用户一致；

这里的用户名和密码为ISP服务器上建立的用户名；

4关联物理口

[R2-Dialer1]dialer bundle 1

5管理Rule 1

[R2-Dialer1]dialer-group 1

[R2-Dialer1]q

6物理接口建立PPPOE会话

[R2]interface GigabitEthernet 0/0/0

[R2-GigabitEthernet0/0/0]pppoe-client dial-bundle-number1

//这里的1要和第一步的拨号口 1对应;

[R2-GigabitEthernet0/0/0]mtu 1492//修改mtu=1492Byte

[R2-GigabitEthernet0/0/0]q

[R2]

7配置路由器的静态路由

<R2>system-view

[R2]ip route-static 0.0.0.0 0 Dialer 1

配置Easy IP并应用到Dialer 1口上

[R2]acl 2000

[R2-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255

[R2-acl-basic-2000]q

[R2]interface Dialer 1

[R2-Dialer1]nat outbound 2000

[R2-Dialer1]q

[R2]

8定义为PC用户通过dhcp分配ip地址的地址池

[R2]dhcp enable

[R2]ip pool 5

[R2-ip-pool-5]gateway-list 192.168.1.254

[R2-ip-pool-5]network 192.168.1.0 mask 24

[R2-ip-pool-5]dns-list 8.8.8.8

[R2-ip-pool-5]q

9连接用户PC的接口

[R2]interface GigabitEthernet 0/0/1

[R2-GigabitEthernet0/0/1]ip address 192.168.1.254 24

[R2-GigabitEthernet0/0/1]dhcp select global

[R2-GigabitEthernet0/0/1]q

[R2]

配置完成后，在PC3上可以自动获取IP地址等信息。

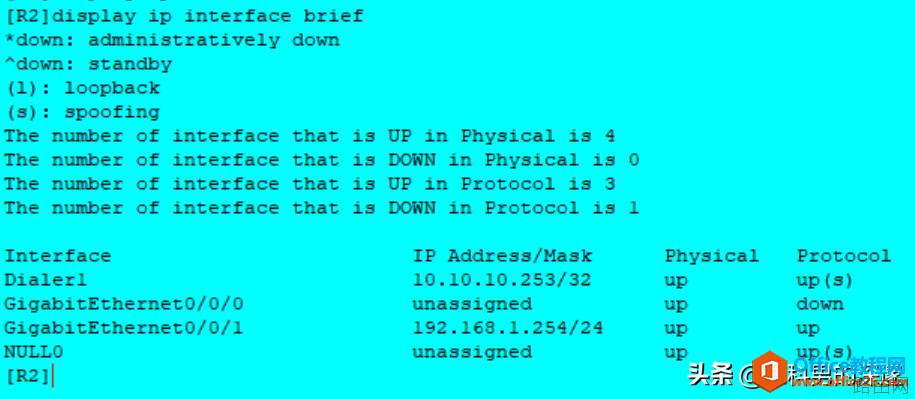

三、测试1在企业路由器上查看路由表信息：

<R2>display ip interface brief

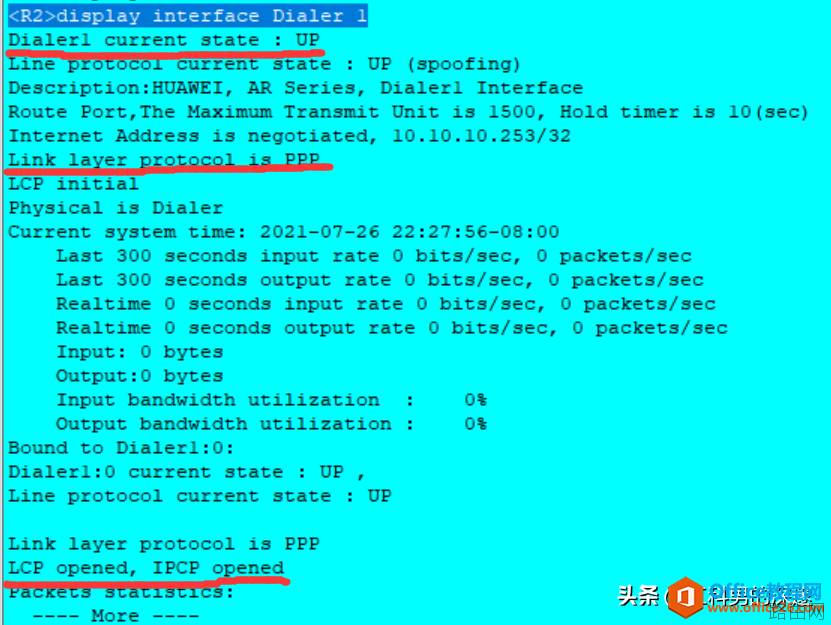

2查看拨号接口信息

<R2>display interface Dialer 1

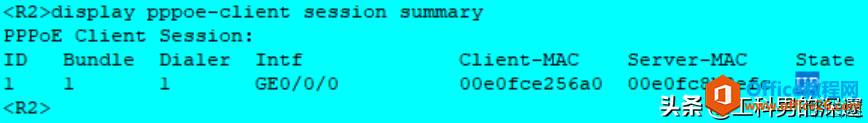

3查看PPPOE客户端信息

<R2>display pppoe-client session summary

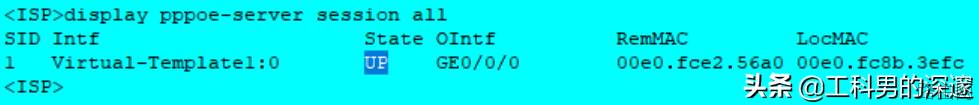

4查看PPPOE服务器信息

<ISP>display pppoe-server session all

主要是验证拨号功能是否生效，这里的MAC地址显示的为客户端的MAC地址；

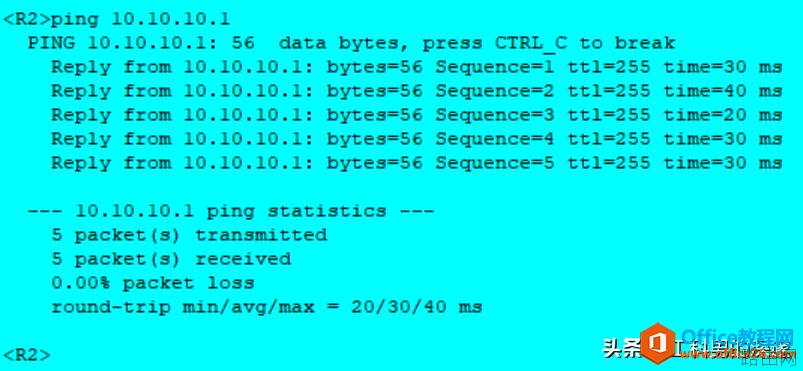

5测试与VT接口互通

<R2>ping 10.10.10.1

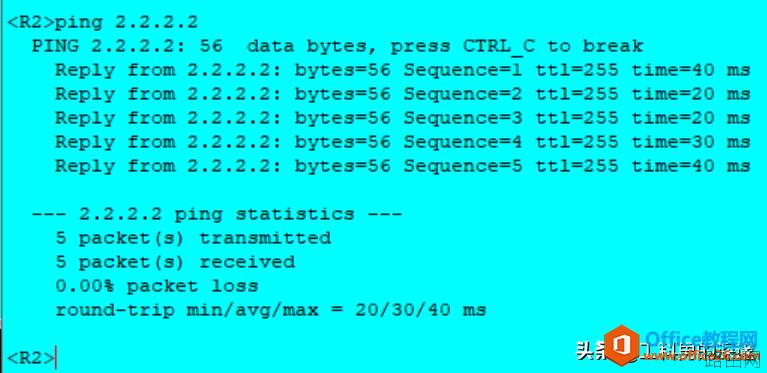

6测试与PPPOE服务器互联 PPPOE拨号上网服务器端与客户端的完整配置

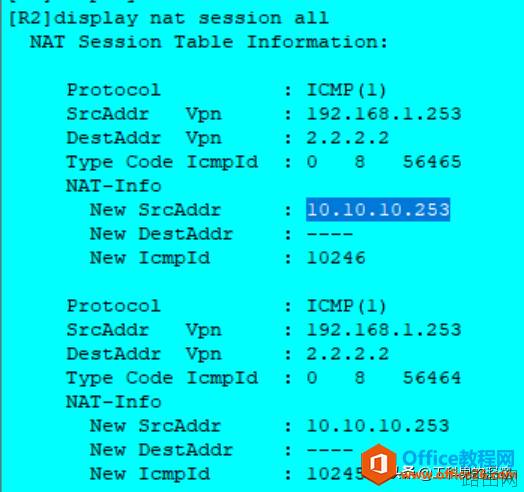

7查看地址转换情况，客户WAN口分配的IP地址

[R2]display nat session all

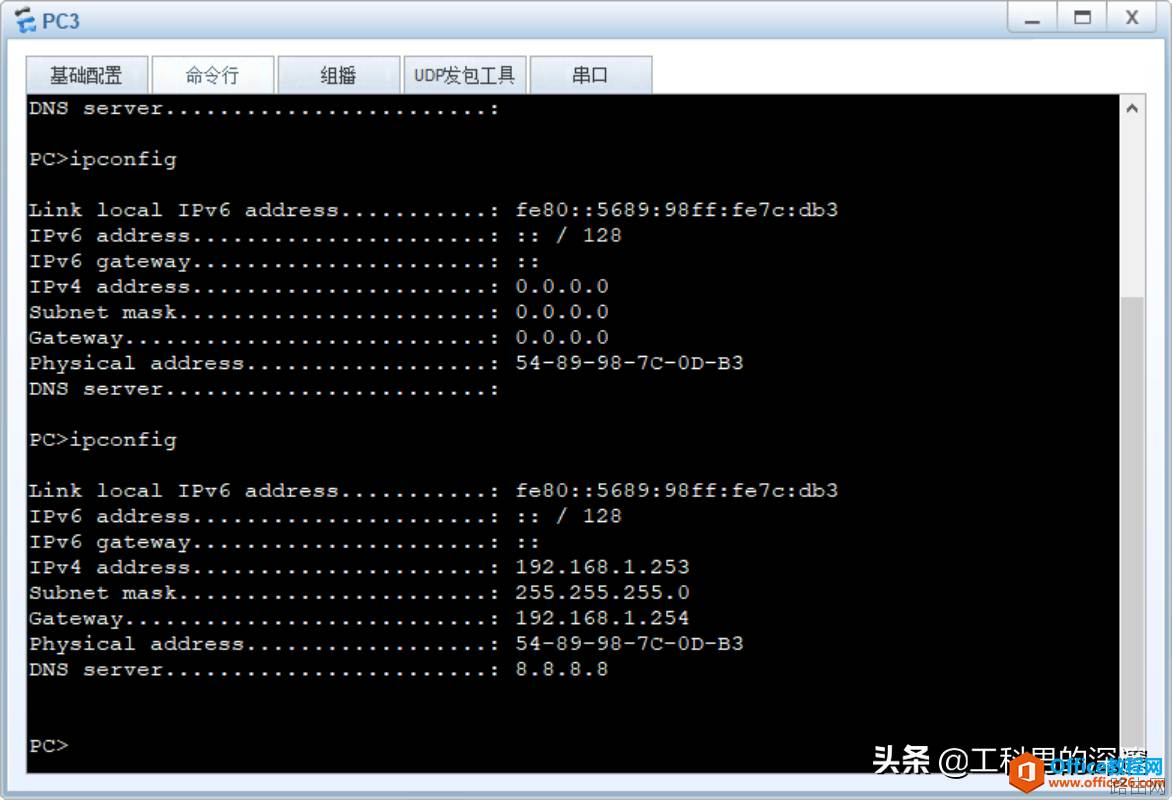

8查看PC自动获取的IP地址： PPPOE拨号上网服务器端与客户端的完整配置

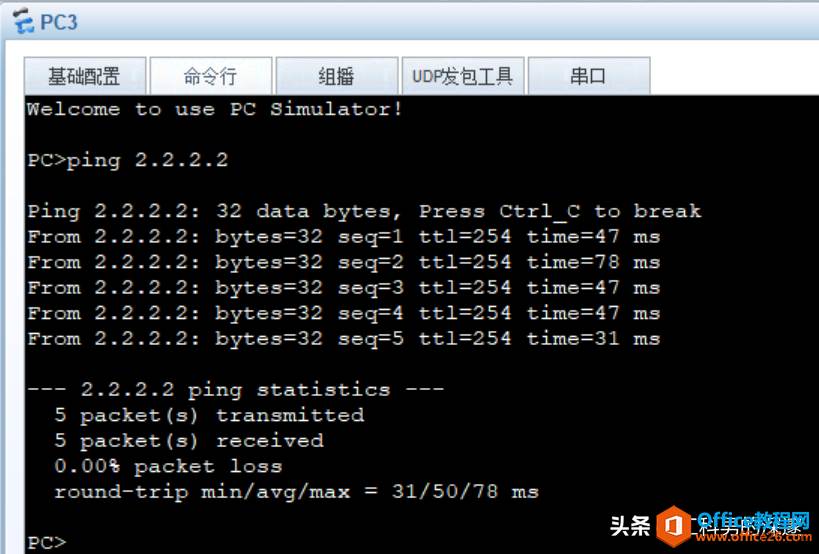

9、测试本地电脑与ISP服务器互通 PPPOE拨号上网服务器端与客户端的完整配置

测试结果为能够互通，配置完成，欢迎转发。
