如何通过MAC地址、IP地址、端口号划分Vlan及其配置案例

日期：2025-03-21 阅读：98

VLAN（Virtual Local Area Network）又称虚拟局域网，是指在交换局域网的基础上，采用网络管理软件构建的可跨越不同网段、不同网络的端到端的逻辑网络。

一个VLAN组成一个逻辑子网，即一个逻辑广播域，它可以覆盖多个网络设备，允许处于不同地理位置的网络用户加入到一个逻辑子网中。

VLAN划分方法

从技术角度讲，VLAN的划分可依据不同原则，主要有以下三种划分方法：

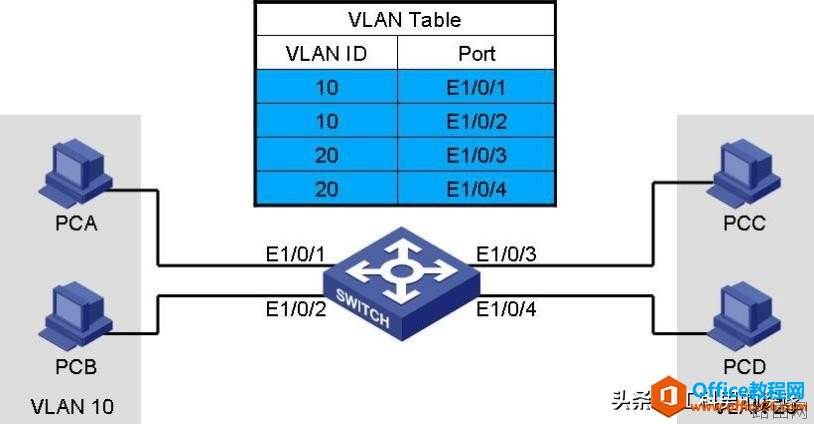

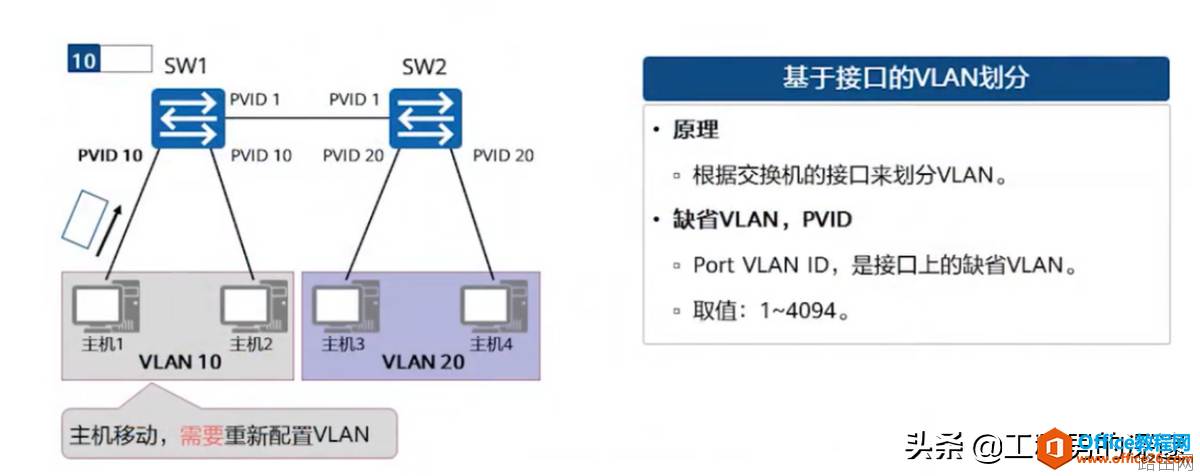

基于端口的VLAN划分

这是最简单、最有效的划分方法，但是采用这种方式的VLAN其不足之处是灵活性不好。

这种划分是把一个或多个交换机上的几个端口划分一个逻辑组，同一个VLAN中的站点具有相同的网络地址。

该方法只需网络管理员对网络设备的交换机端口进行重新分配即可，不用考虑该端口所连接的设备。

不同的VLAN之间进行通信需要通过路由器或者三层交换机进行。

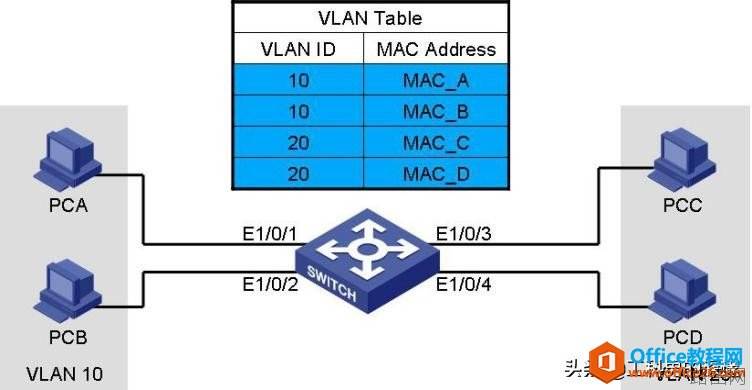

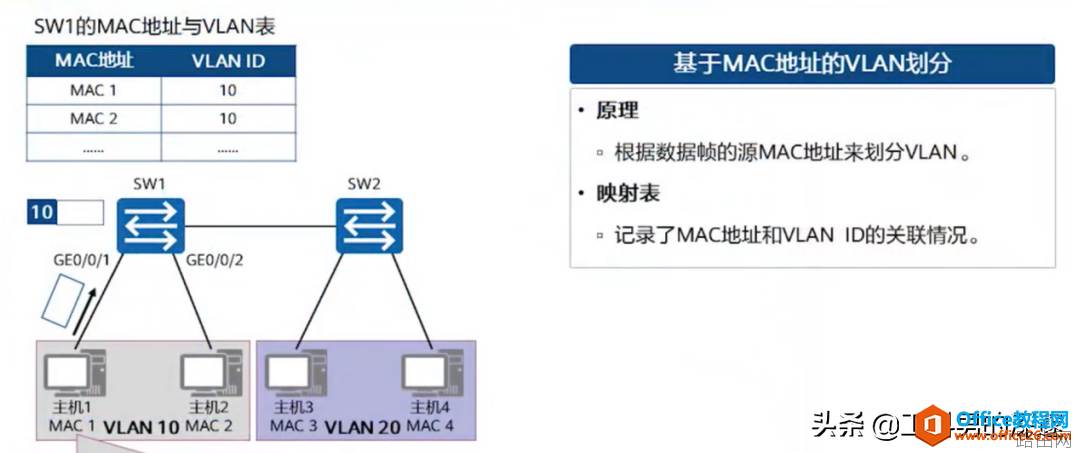

2、基于MAC地址的VLAN划分

网络管理员按MAC地址把一些电脑终端划分为一个逻辑子网。

这种划分方式电脑终端移动，不需要重新配置VLAN,交换机对电脑终端的MAC地址和交换机端口进行跟踪，在新终端接入网络时根据需要将其划归至某一个VLAN，而无论该终端在网络中怎样移动，由于其MAC地址保持不变，故用户不需进行网络地址的重新配置。

这种技术的不足之处在于电脑终端入网时，需要对交换机进行较复杂的手工配置，以确定该站点属于哪一个VLAN。

说明：MAC地址其实就是指网卡的标识符，每一块网卡的MAC地址都是唯一且固化在网卡上的。MAC地址由12位16进制数表示，前8位为厂商标识，后4位为网卡标识。

3、基于路由的VLAN划分

该方式允许一个VLAN跨越多个交换机，或一个端口位于多个VLAN中。

路由协议工作在网络层，相应的工作设备有路由器和路由交换机（即三层交换机）。

就目前来说，对于VLAN的划分主要采取上述第1、3种方式，第2种方式为辅助性的方案。

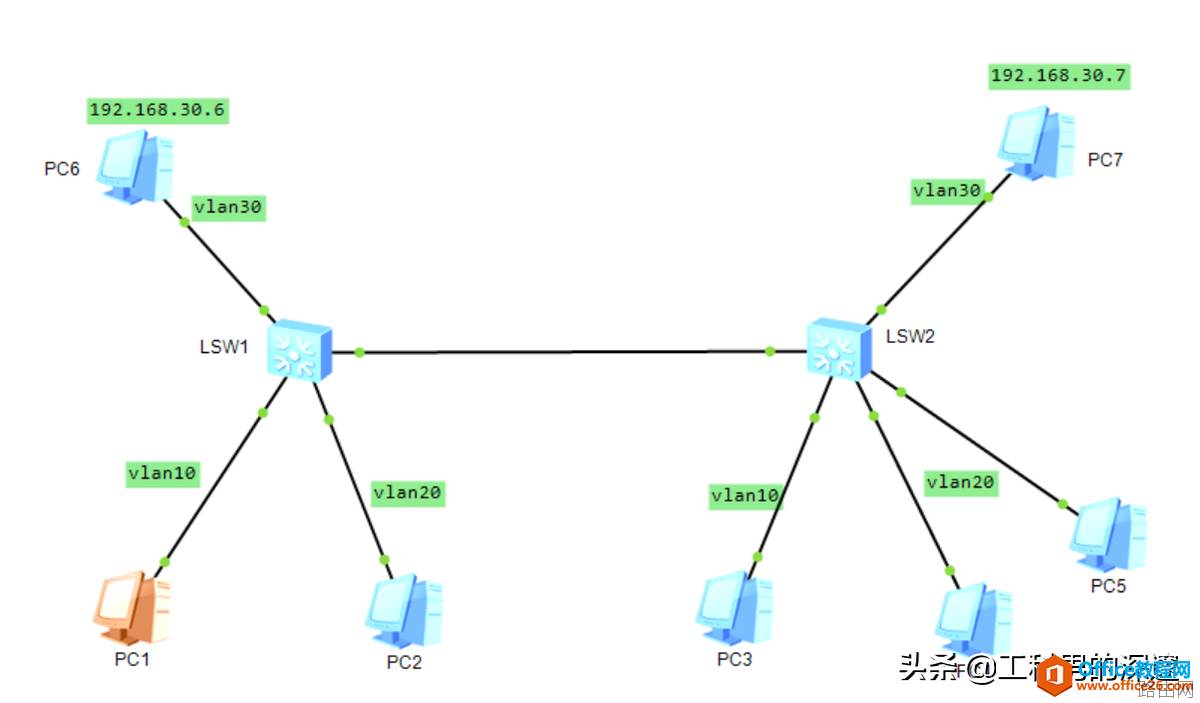

配置案例需求：

1、PC1、PC3属于VLAN10,能互通；

2、PC2、PC4、、PC5属于VLAN20,能互通；

3、PC6、PC7属于VLAN30,能互通；

交换机SW1配置1基于端口将PC1划分到VLAN10

[Huawei]vlan 10

[Huawei]interface GigabitEthernet 0/0/1

[Huawei-GigabitEthernet0/0/1]port link-type hybrid

[Huawei-GigabitEthernet0/0/1]port hybrid tagged vlan 20

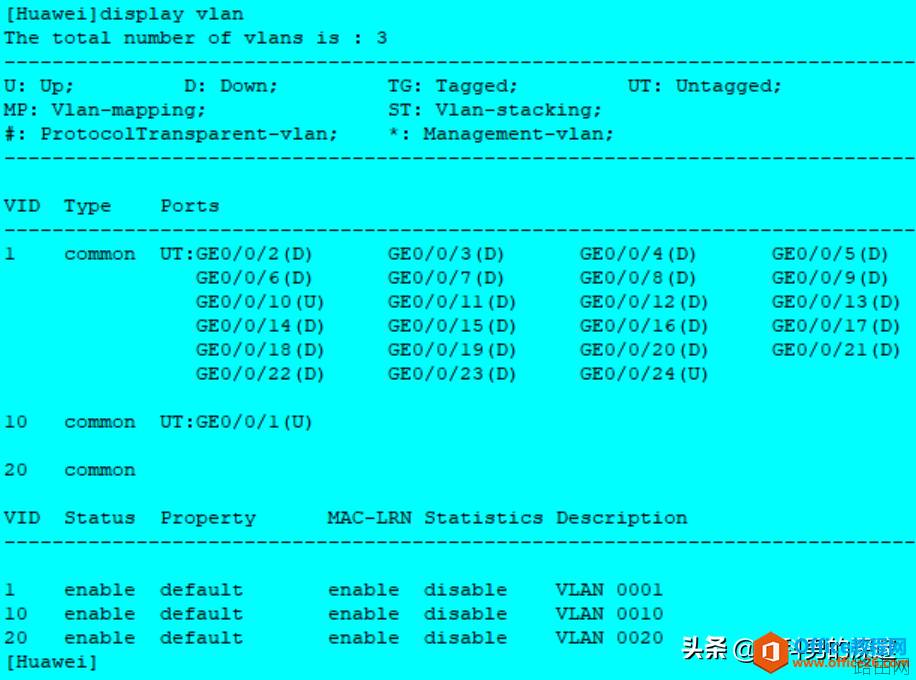

[Huawei]display vlan

2基于MAC将PC2划分到VLAN20

<Huawei>system-view

[Huawei]vlan 20

[Huawei-vlan20]mac-vlan mac-address 5489-98A4-25CD//通过此命令配置MAC地址与VLAN关联，有几台终端，关联几台终端MAC；

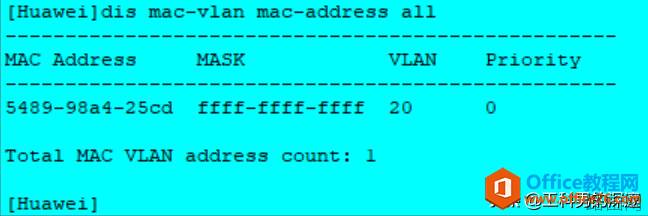

[Huawei]dis mac-vlan mac-address all

[Huawei]interface GigabitEthernet 0/0/10

[Huawei-GigabitEthernet0/0/10]port link-type hybrid

[Huawei-GigabitEthernet0/0/10]port hybrid untagged vlan 20

[
Huawei-GigabitEthernet0/0/10]mac-vlan enable //使能MAC VLAN功能；

3基于IP地址划分VLAN

[Huawei]vlan 30

[SW1]interface GigabitEthernet 0/0/20

[Huawei-GigabitEthernet0/0/20]port link-type hybrid

[Huawei-GigabitEthernet0/0/20]port hybrid tagged vlan 30

[SW1-GigabitEthernet0/0/20]ip-subnet-vlan enable

[SW1]vlan 30

[SW1-vlan30]ip-subnet-vlan 3 ip 192.168.30.6 24

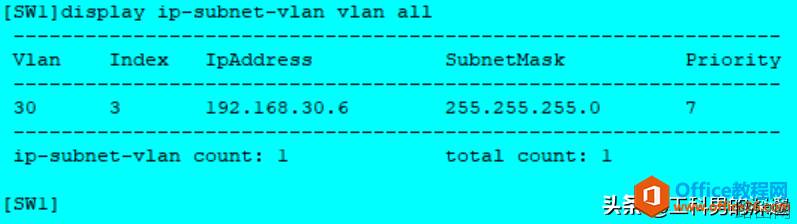

[SW1]display ip-subnet-vlan vlan all

4配置trunk口

[Huawei]interface GigabitEthernet 0/0/24

[Huawei-GigabitEthernet0/0/24]port link-type hybrid

[SW1-GigabitEthernet0/0/24]port hybrid untagged vlan 10 20 30

[SW1-GigabitEthernet0/0/24]ip-subnet-vlan enable

SW2配置同SW1

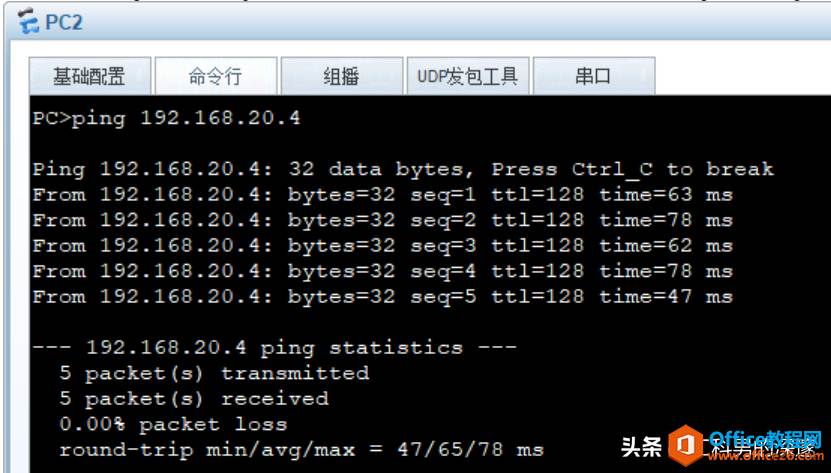

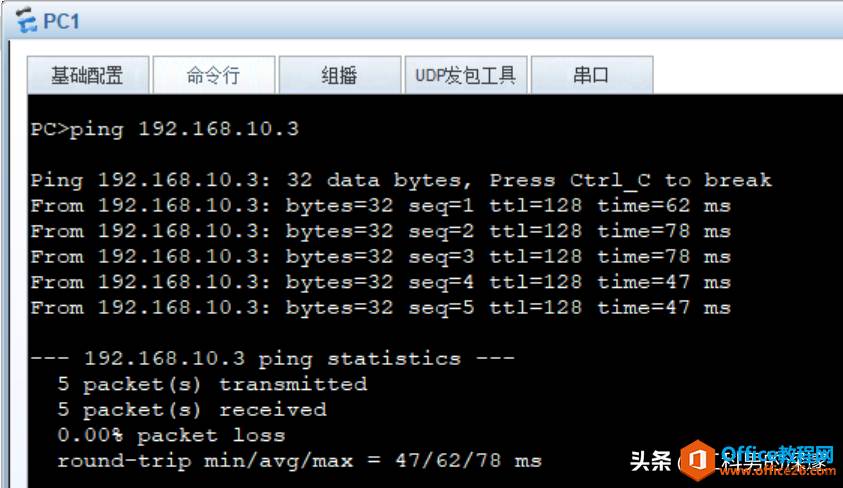

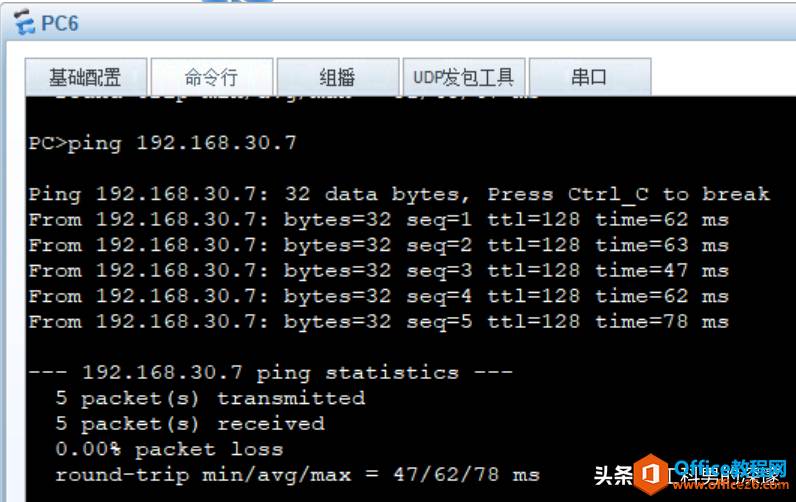

测试互通
