配置无线路由器的WDS功能的图文介绍

日期：2025-01-12 阅读：77

由于楼房是新装修的，不能采取凿洞、地槽的明线格局，也不能采取暗线部署。初步设想是，总经理办公室、人事部、市场部、财务部每个部门都配有台式机、笔记本，可同时采取有线、无线上网。代哥让我谈谈我的配置思想，考虑到房屋的基本结构都是钢筋混泥土结构，并且格局复杂多样、环境对无线信号的衰减严重，所以使用一个无线路由器进行无线网络覆盖时，可能出现一些计算机搜到的信号很弱或搜索不到信号，导致无法连接无线网络。为了增加无线网络的覆盖范围，每个部门都放置一个无线路由器，通过WDS连接就可以实现整个区域的完美覆盖，消除盲点。

如图1-1所示：无线路由器A与中心无线路由器B建立WDS连接，A可以代表任何一个部门，为了简化思路，其他部门的无线路由器的设置都和无线路由器A的设置步骤是一样的，在这类问题上不做重复操作。要想使其他部门的计算机能够正常上网，必须保证与中心无线路由器连接的计算机能够正常上网。（注：中心无线路由器B为TP-LINKTL-WR941、其他部门的无线路由器A为IP-LINKTLWR340G+）。

配置无线路由器的WDS功能的图文介绍

㈠、中心无线路由器B（TP-LINKTL-WR941）上网设置。

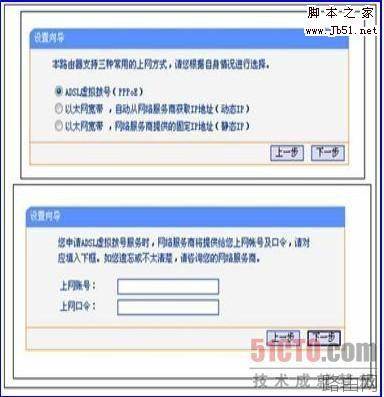

将TP-LINKTL-WR941无线路由器通过有线方式连接好后，在IE浏览器输入http://192.168.1.1，用户名和密码默认为admin，确定之后进入设置界面，点击“设置向导”，选择第一项“ADSL虚拟拨号（PPPOE）”，点击“下一步”输入网络服务提供商提供的上网账号和密码然后直接下一步（如图1-2所示），即可完成上网操作。

配置无线路由器的WDS功能的图文介绍

上述无线路由器的上网设置介绍完了，但还不能上网，因为没有和电话线路、分离器、ADSL调制解调器进行有效的连接。把电话主线路的电话水晶头连接分离器标有“LINE”端口上，分离器标有“MODEM”的端口与ADSL调制解调器标有“LINE”端口通过电话线进行连接，ADSL调制解调器的LAN端口与无线路由器的WAN端口通过网线进行连接，分离器标有“PHONE”端口可以与电话机相连，可以同时上网和进行电话业务，这样连接中心无线路由器B的笔记本或台式机就可以进行无线、有线上网了。
㈡、中心无线路由器B(TP-LINKTL-WR941)设置。

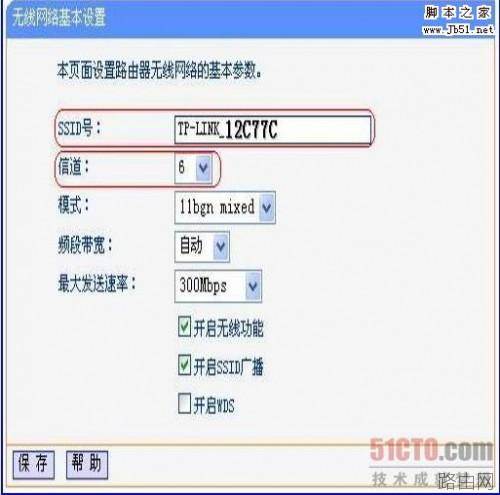

①、登陆中心无线路由器B(TP-LINKTL-WR941)的界面，在“无线设置-基本设置”中设置“SSID号”、“信道”，如图1-3所示。
配置无线路由器的WDS功能的图文介绍

SSID设置：

组建WDS网络的无线路由器所设置的SSID可以不同，此时客户端在此网络中不能实现无线漫游，要想实现无线漫游需设置相同的SSID。

信道设置：

组建WDS网络的无线路由器选择信道必须相同，一般情况下，路由器信道是“自动选择”，建议手动设置以保证信道相同。这里把中心无线路由器和其他各部门的无线路由器的信道都设为“6”。

②、无线设置-无线安全设置中设置无线信号、加密信息。

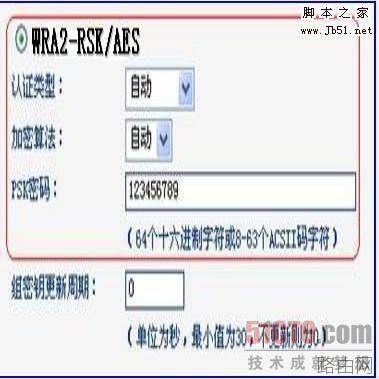

为了节约版面，我直接截取了一个小图，如图1-4所示，只要发现这个版块，按照这里的设置就行了，其他地方采取默认设置。

配置无线路由器的WDS功能的图文介绍

记录好中心无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A的配置中需要应用。
无线安全设置：
组建WDS网络的无线路由器在安全设置中所设置的密码（PSK密码）必须相同，但安全机制可以不同。当安全机制设置不同时，客户端在此网络将不能实现无线漫游，要想实现无线漫游需设置相同的安全机制。
㈢、无线路由器A（IP-LINKTLWR340G+）设置。

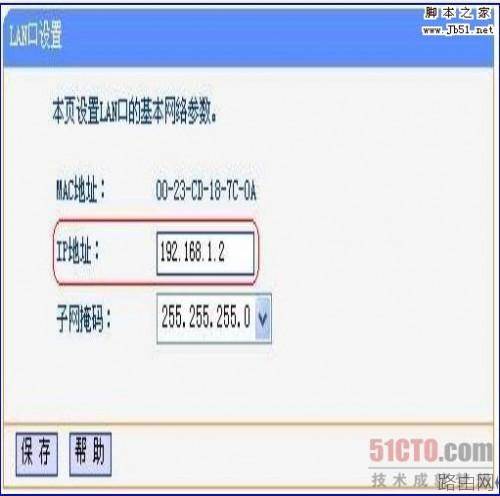

①、修改LAN口IP地址。修改IP地址和中心无线路由器B的地址不同，各个部门放置的无线路由器的IP地址都不能一样，但必须在同一个网段内（如：依次设置192.168.1.2、192.168.1.3、192.168.1.4），保存，路由器重启完成修修改。如图1-5所示。
配置无线路由器的WDS功能的图文介绍

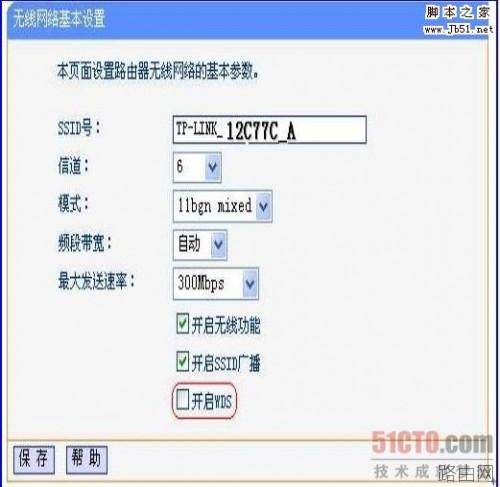

②启用WDS功能。重启完毕后，用更改后的LAN口IP地址，重新登录无线路由器A，在无线设置-基本设置中勾选“开启WDS”。如图1-6所示。

配置无线路由器的WDS功能的图文介绍

设备选择：

组建WDS网络的无线路由器都要支持WDS功能，并且为达到最好的兼容性，请选择同一品牌的无线产品配套使用。

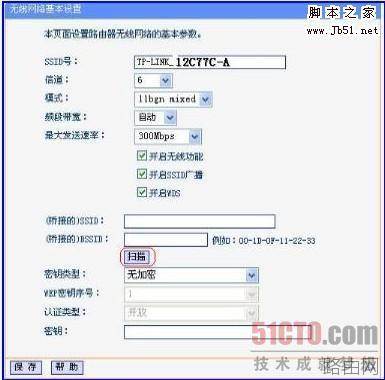

③、WDS设置。点击“扫描”，搜索周围无线信号。如图1-7所示。

配置无线路由器的WDS功能的图文介绍

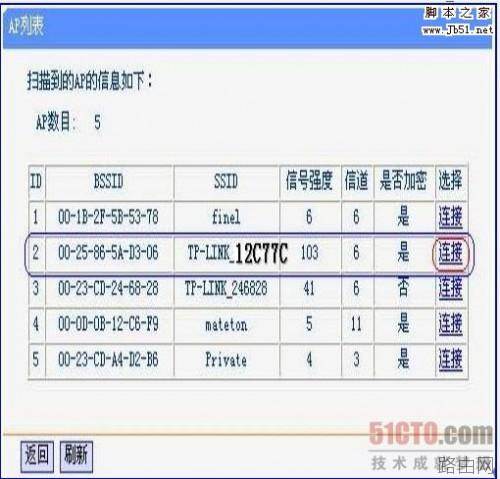

④、在扫描到得信号列表中选择B路由器SSID号，如图1-8中TP-LINK_12C77C,点击“连接”。如图1-8所示。

配置无线路由器的WDS功能的图文介绍

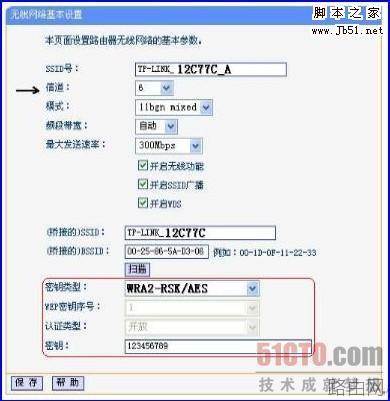

⑤、将信道、密钥类型、密钥设置与中心无线路由器B相同，保存。如图1-9所示。

配置无线路由器的WDS功能的图文介绍

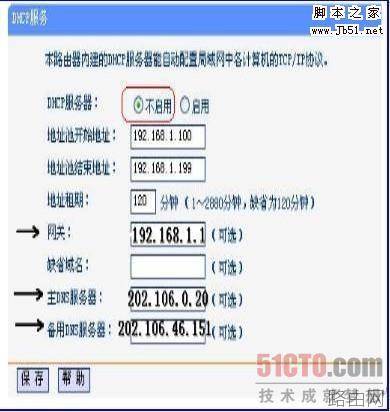

⑥、关闭DHCP服务器。在DHCP服务器中，选择“不启用”，保存，重启路由器。如图1-10所示。

配置无线路由器的WDS功能的图文介绍

无论在中心无线路由器B还是无线路由器A，网关地址都设为与中心无线路由器的LAN口IP地址192.168.1.1一样的，主DNS服务器、备用DNS服务器都设为当地网通或电信的IP地址。
⑦、无线路由器A配置完成。无论任何部门里面的无线路由器的配置方法都和无线路由器A配置方法是一样的，此时无线路由器A与无线路由器B已成功建立WDS。
通过上述设置，代哥集团公司的总经理办公室、人事部、财务部、市场部等关键部门，都可以进行有限、无线上网，满足了各个部门上网的需求，同时达到了无缝连接及整个区域的完美覆盖。
在实际应用中，会碰到各种障碍物，其中以玻璃、木板、石膏墙对无线信号的影响最小，而混凝土墙壁和铁对无线信号的屏蔽最大。
针对这类产品的配置方案，我总结了一下几点可供参考，由于产品的不同，设置方法有所差异，图形界面也有所变化，无论如何不同，应该注意一下几点。
1、开启无线功能：
每个无线路由器都必须开启无线功能，虽然默认时是开启的，还是小心无大错吧。
组建WDS网络的无线路由器所设置的SSID可以不同，此时客户端在此网络中不能实现无线漫游，要想实现无线漫游需设置相同的SSID。
设置：
2、信道设置：
组建WDS网络的无线路由器选择信道必须相同，一般情况下，路由器信道是“自动选择”，建议手动设置以保证信道相同。这里把中心无线路由器和其他各部门的无线路由器的信道都设为“6”。
3、SSID设置：
组建WDS网络的无线路由器所设置的SSID可以不同，此时客户端在此网络中不能实现无线漫游，要想实现无线漫游需设置相同的SSID。
4、设备选择：
组建WDS网络的无线路由器都要支持WDS功能，并且为达到最好的兼容性，请选择同一品牌的无线产品配套使用。
5、无线安全设置：
组建WDS网络的无线路由器在安全设置中所设置的密码（PSK密码）必须相同，但安全机制可以不同。当安全机制设置不同时，客户端在此网络将不能实现无线漫游，要想实现无线漫游需设置相同的安全机制
