以下是ADSL和路由器组成的局域网示意图。

先说一下，宽带供应商，接一个电话线进来(电话线已经开通宽带了)，电话线插到ADSL MODEM上，再从MODEM上接出来一个网线，这个网线一头接在MODEM上，另一头接到无线路由器上的WAN口上，然后从无线路由器LAN口分出N个网线，此网线一头插到无线路由器的LAN口一头插到电脑中的网卡接口上。
上网猫与路由器连接方法电脑连接MODEM方法图文教程
(ADSL局域网组成意识图)

首先就是从网络供应商那拉来一条电话线，一头插到电话线分线盒里，从另一头分出两根线，看这两个口上的字母，有一点点英文基础的都应该可以知道一个是MODEM一个是phone电话的意思。
按着英文字母插接头就行了，电话的线一头插到分线盒的phone接口上，一头插到固定电话上。
MODEM就是到路由器上的，电话线的一头插到分母盒的MODEM上，一头插到MODEM上的电话线接口上。
上网猫与路由器连接方法电脑连接MODEM方法图文教程

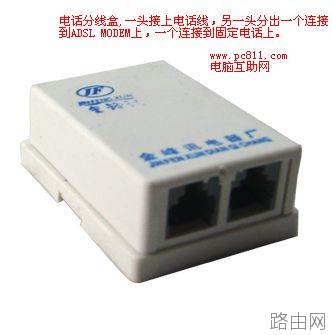

(电话分线盒)

从分线盒Phone接口上或直接原来的电话线接过来插到到MODEM的电话线接口上，然后再拉条网线接到MODEM的网线接口上。然后接好电源线，并打开电源开关。
上网猫与路由器连接方法电脑连接MODEM方法图文教程

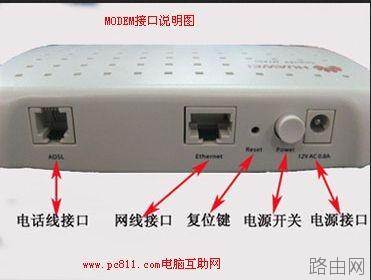

(MODEM接口说明示意图)

从MODEM上拉出来的一条网线，插到无线路由器上的蓝色WAN接口上，LAN1 LAN2 LAN3等等等，这是局域网内的电脑网线接口，如果其他电脑想用有线上网的话，拉条网线一头接到这路由器的LAN接口上，另一头插到电脑上的网卡接口上。
上网猫与路由器连接方法电脑连接MODEM方法图文教程

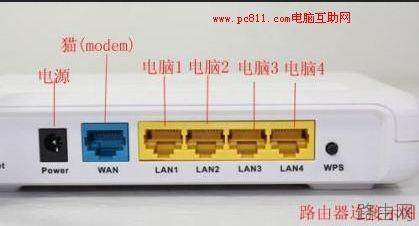

(路由器接口说明)

特别说明：有些路由器集成了无线功能、MODEM、电视接口及小区宽带等多种功能。以下是无线路由器接口说明。
上网猫与路由器连接方法电脑连接MODEM方法图文教程

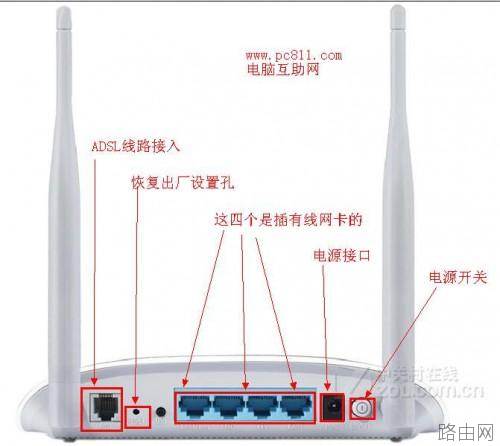

(TD W89841N无线路由器各接口说明图)

首先保证MODEM、路由器都已经通电。可以的话，最好先尝试着直接使用MODEM连接电脑，使用电脑中的宽带连接尝试是否能正常的拔号上网。
