光纤传输系统架构及介绍
日期：2025-01-19 阅读：46
在网络、视频监控传输中，当线路长度超过100米，就需要使用光纤了。
在综合布线当中，光纤主要用于干线子系统、楼幢之间的主干连接，对于要求较高的场所环境，光纤到桌面也是一种选择。
光纤具有传输速率高，传输距离远、不受电磁干扰等等优点。
光纤的种类:
按照使用环境分：室内、室外光缆；
按照光纤的芯数分：2芯、4芯、6芯、8芯、12芯、24芯、48芯、96芯、144芯；
按照传输的模式分：单模光纤、多模光纤；
多模光缆可以传输多种模式的同波长的光束，波长范围：850nm-1300nm。一般用于2000米以内的计算机联网。
单模光缆传输单一模式的同波长的激光束，波长范围：1310nm-1550nm。一般用于长距离的邮电通信或计算机联网，传输距离几千米至几十千米都有。
多模和单模光纤，其实没有好坏之分，只有用途不同，多模光纤多用于短距离建筑配线间之间，核心设备到核心设备之间的通信，其优点是通信带宽大，多支持万兆，缺点是相比单模光纤传输距离短。
光纤的选用
距离500~600米，2公里的近距离视频传输，选用多模光纤及多模光纤收发器，需要一对光纤；
几公里范围内的远距离视频传输选用单模光纤及单模光纤收发器，只需要一根光纤即可；

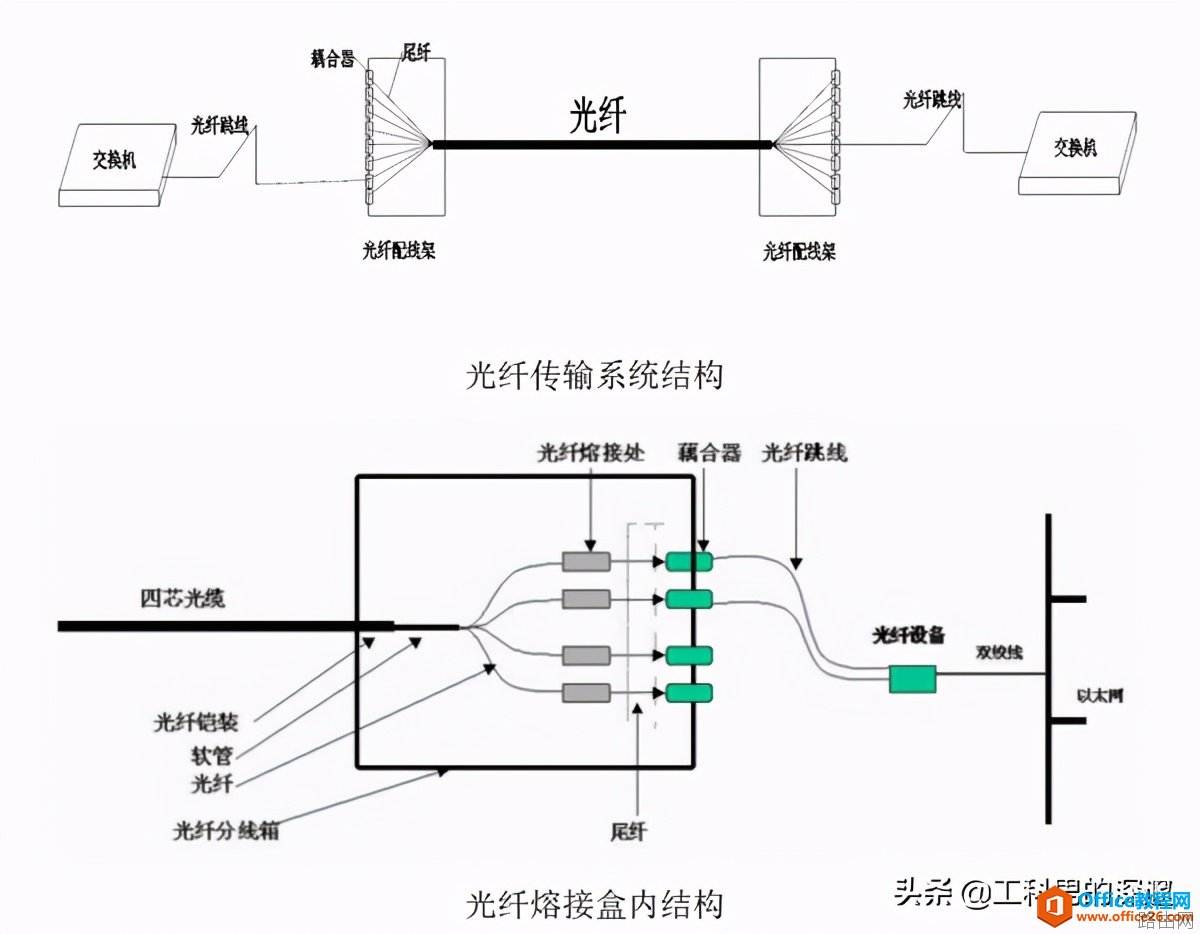

光纤传输系统组成:
光纤跳线的选择：
根据不同的设备，光纤连接不同的设备，设备的接口不同，需要配置不同接口端子连接器；
1、网络收发器是SC接头；
2、光模块是LC接头；
3、光端机是FC接头；

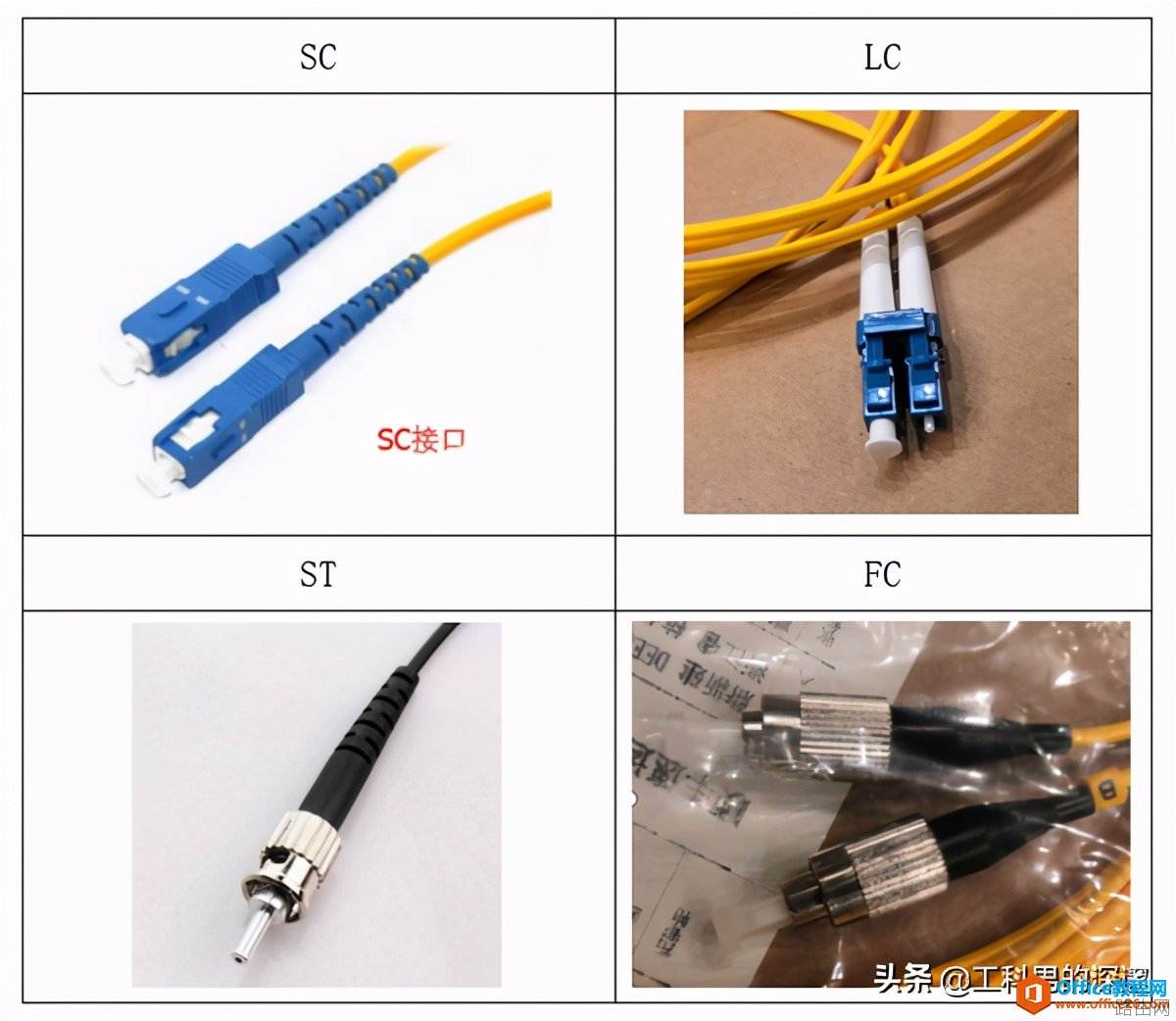

各种光纤接口类型介绍：
FC：圆型带螺纹(配线架上用的最多)；
ST：卡接式圆型(配线架上用的多)；
SC：卡接式方型(路由器交换机上用的最多)；
LC：用于连接SFP光纤模块,常用于路由器上；
MPO/MTP：用于数据中心高密度配线系统，每个MTP/MPO连接器对应12(24或更多)个LC连接器，1U高度的配线空间能容纳高达144个LC光纤接口。
下面介绍组成光纤系统中的各种配件：光纤盘、耦合器、光纤跳线、光纤盒、光纤分线盒等。

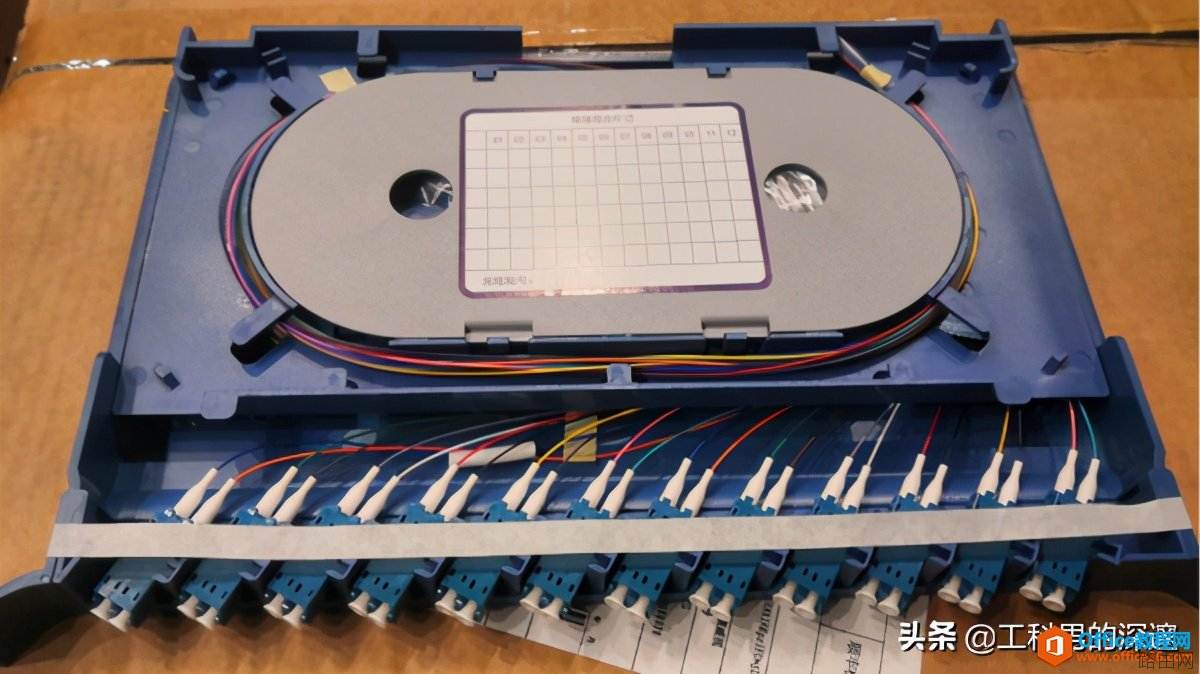

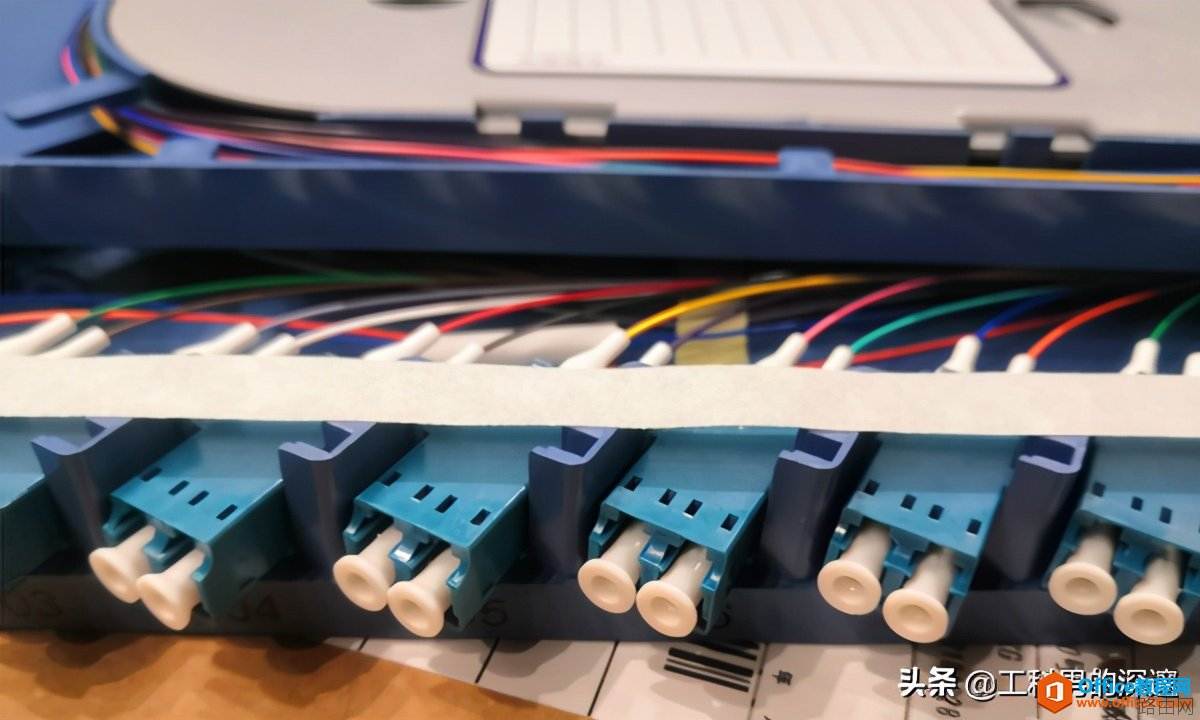

LC型单模光纤盘结构

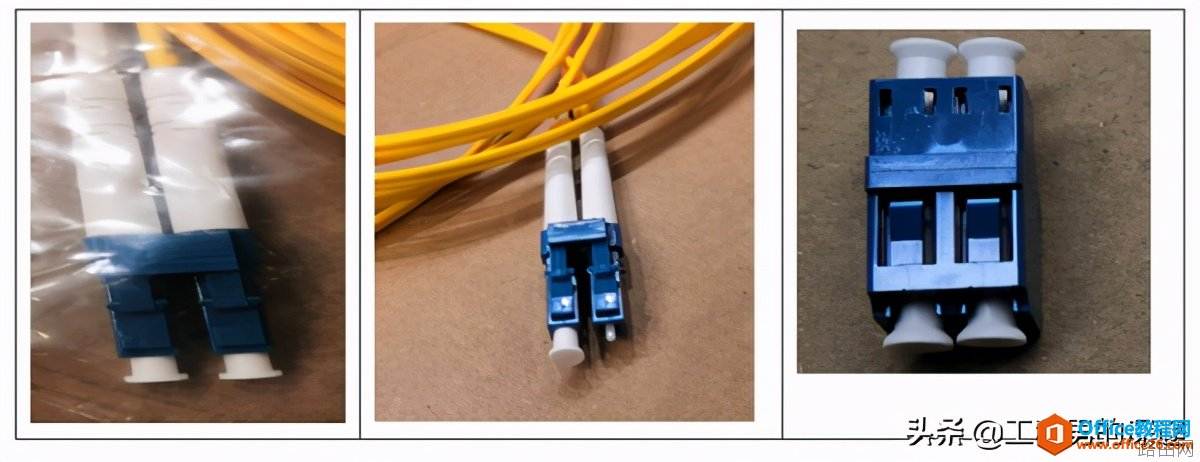

LC双芯单模光纤跳线

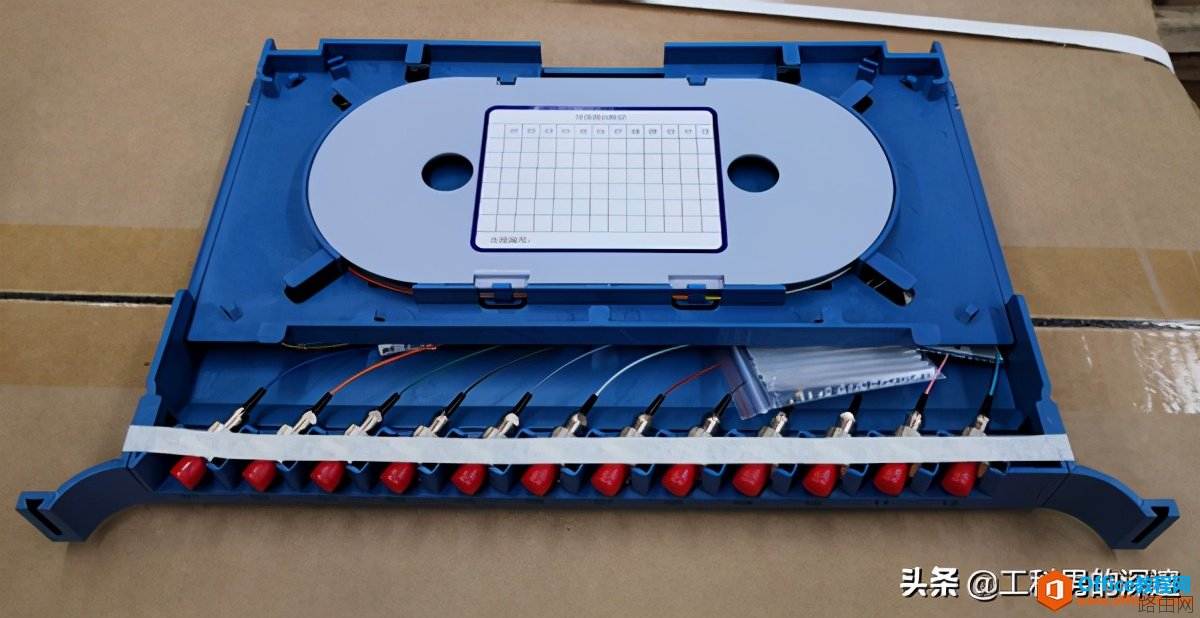

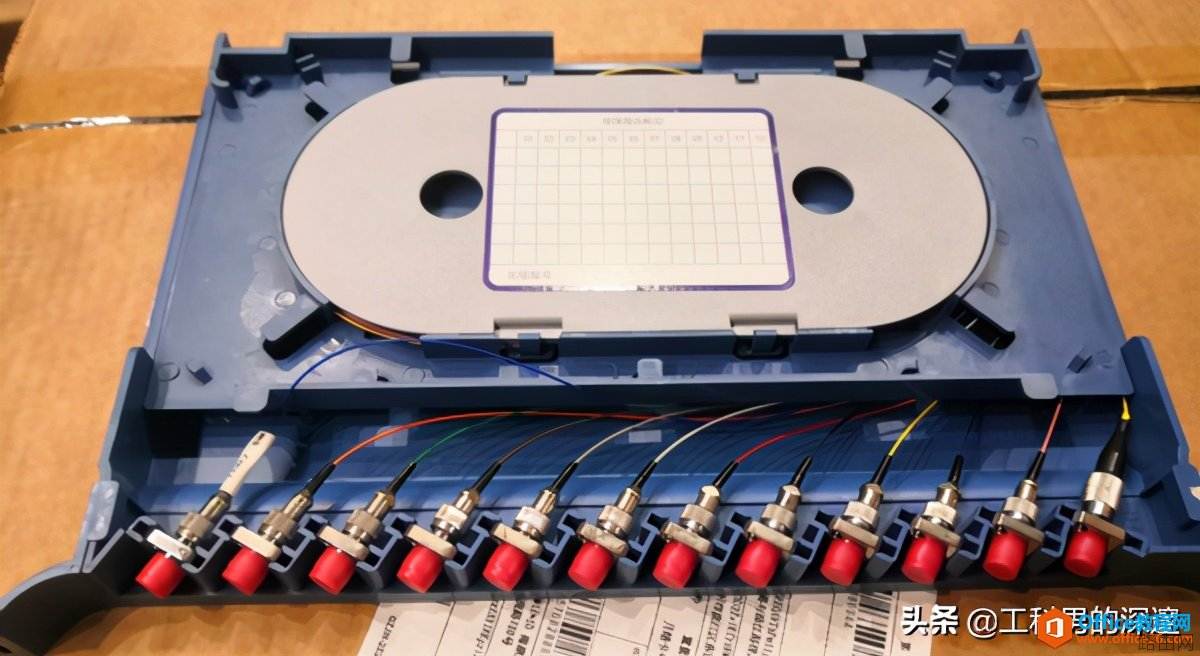

FC型光纤盘结构：

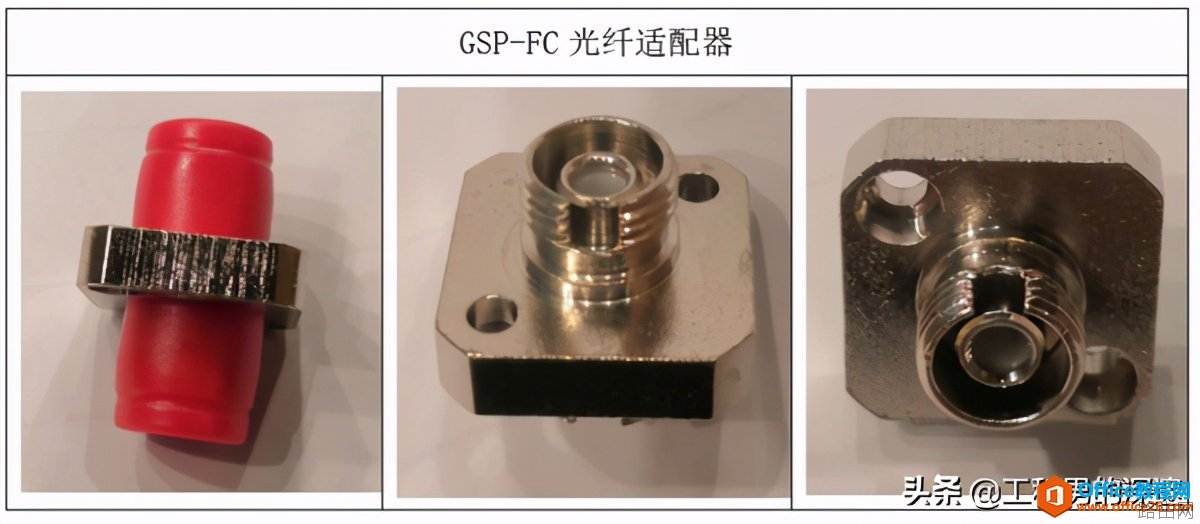

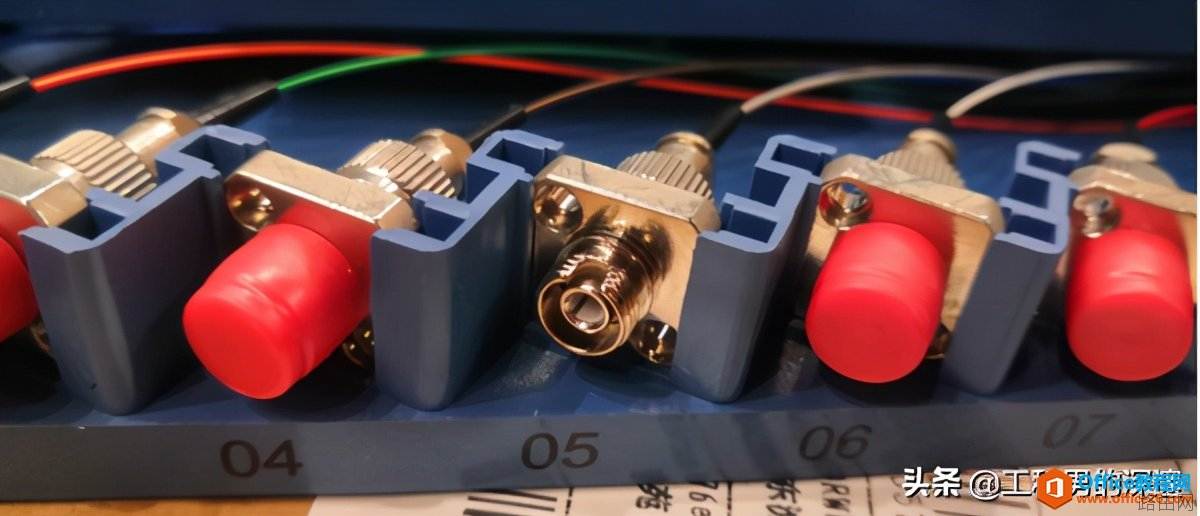

FC光纤适配器结构

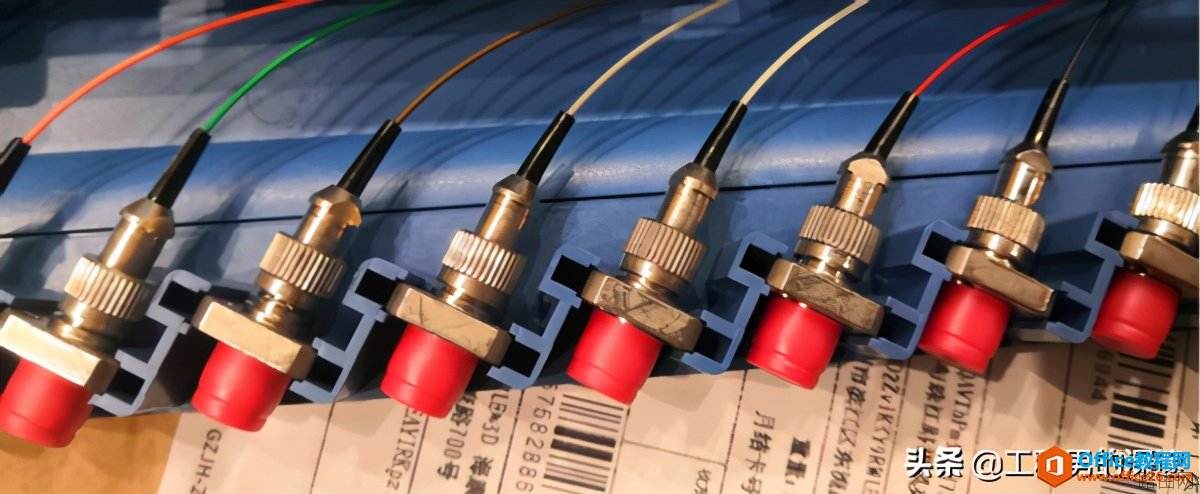

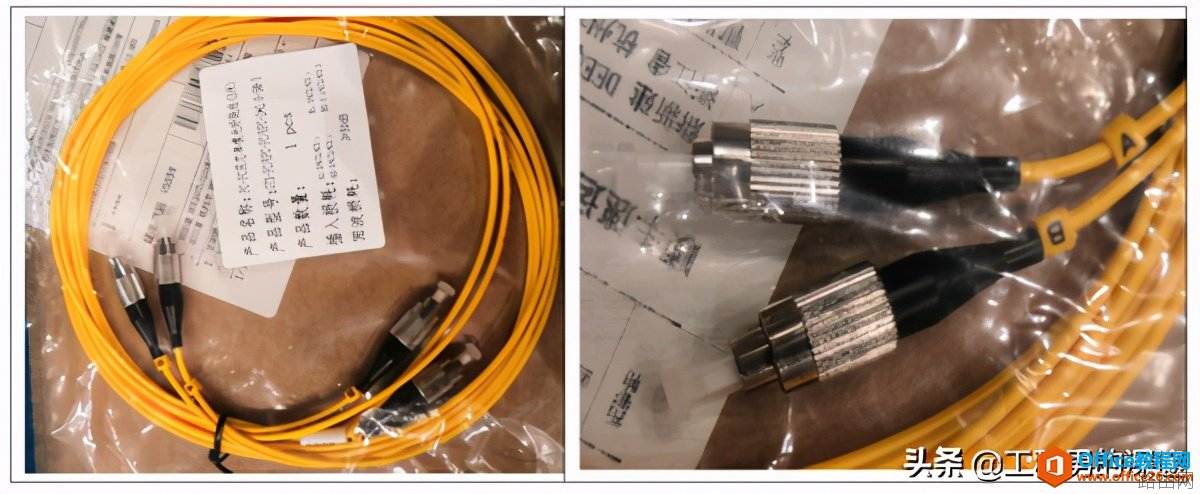

FC型光纤跳线

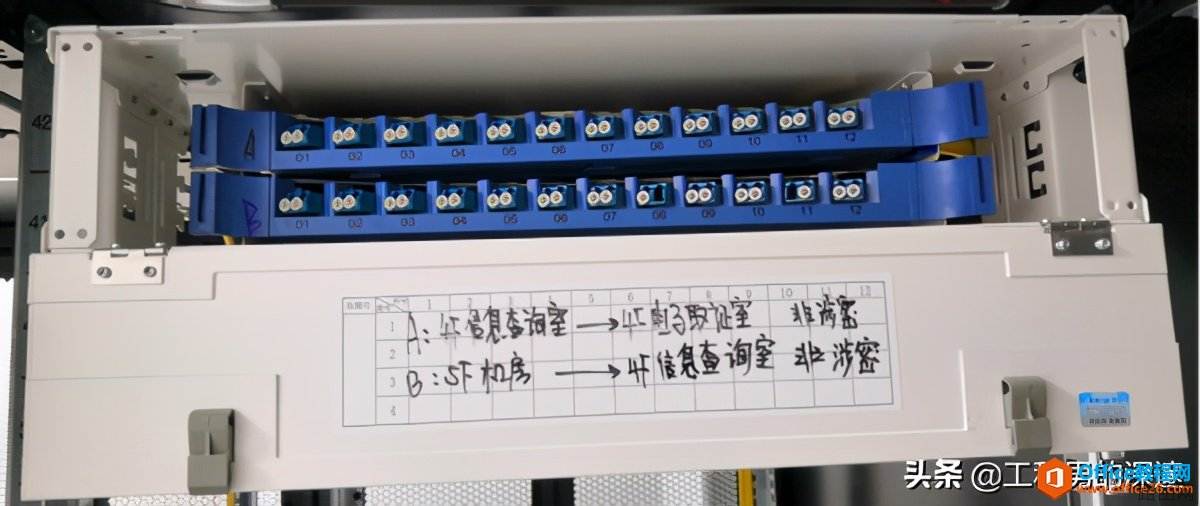

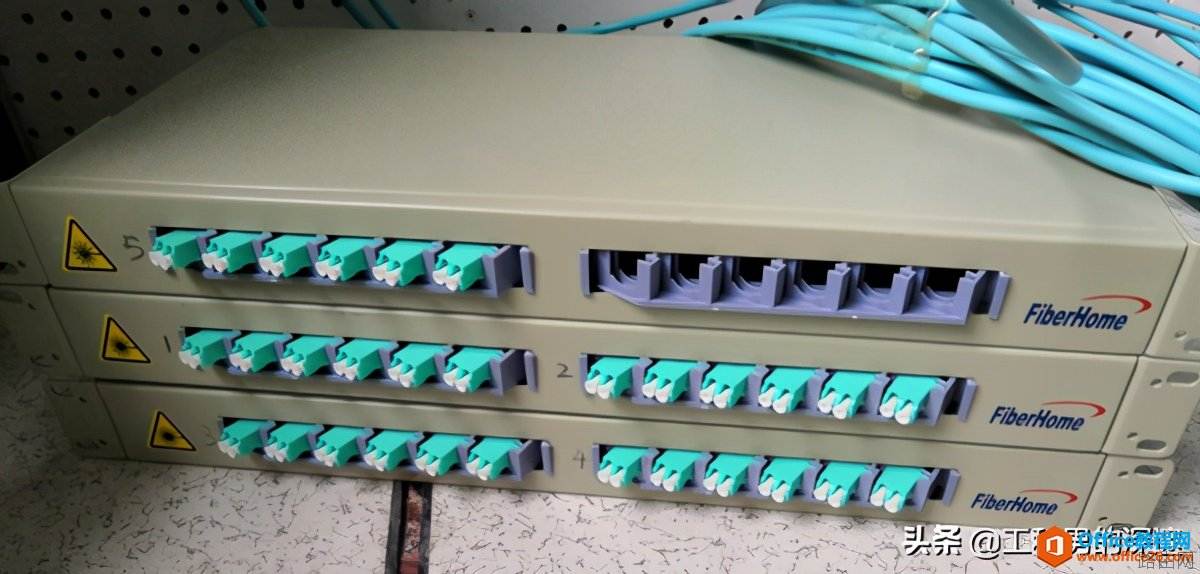

为了保持光纤连接的整齐和可维护性，将光纤托盘安装到光纤分线盒中，并固定到机房当中。

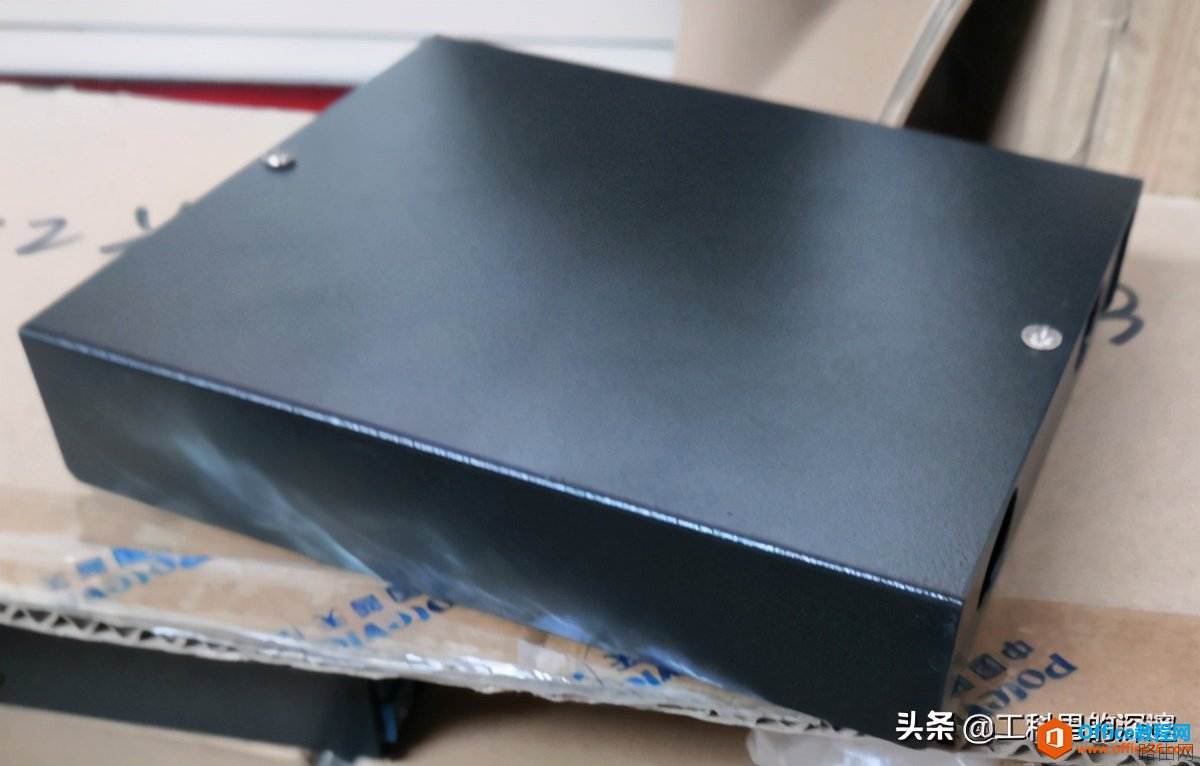

4口光纤盒

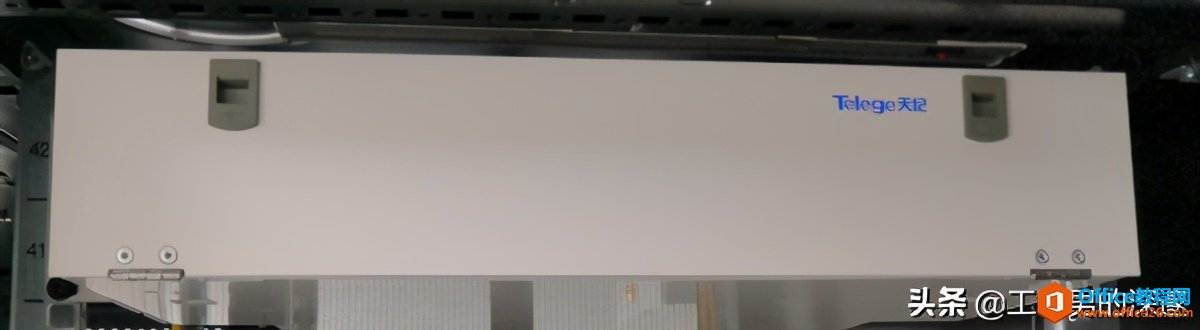

12芯光纤分线盒GP11H-普天天纪-NPL2.068.2063

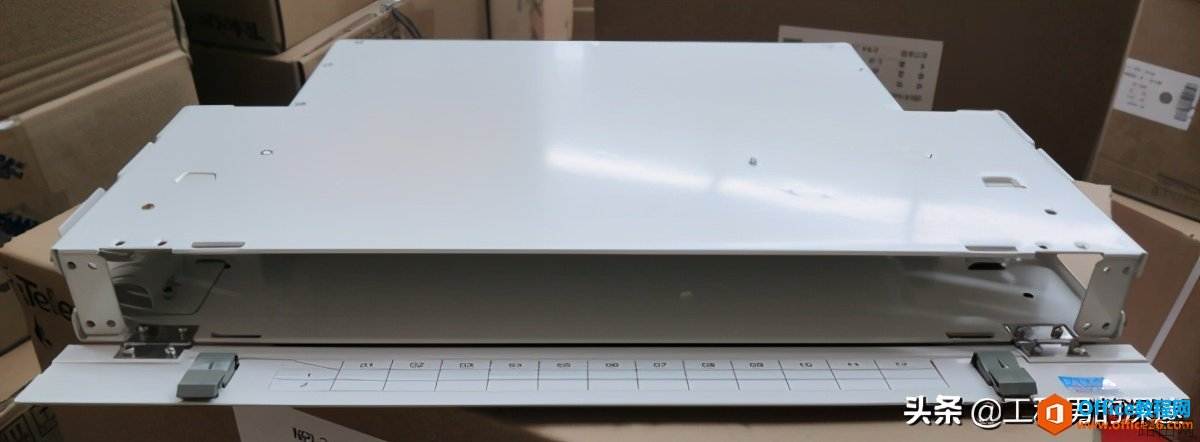

24芯光纤分线盒

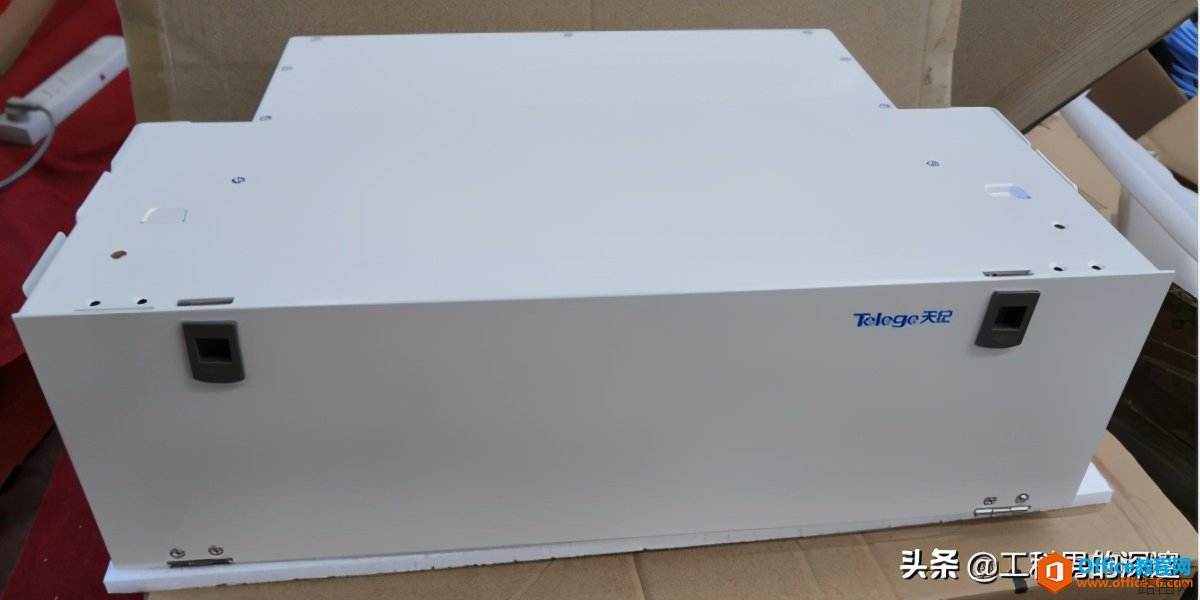

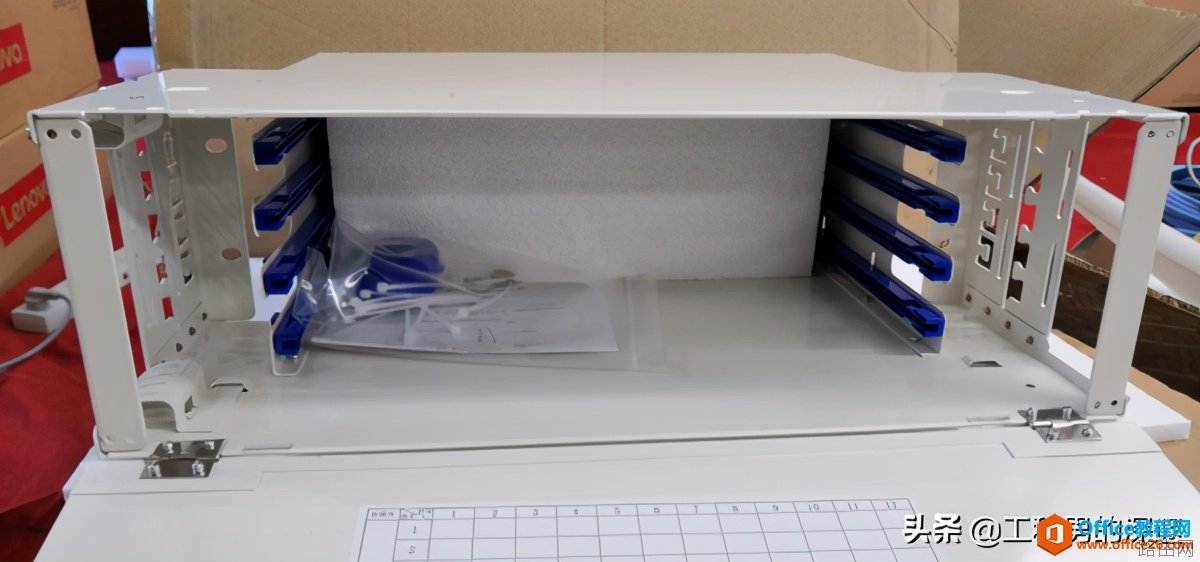

72芯光纤分线盒
