华为防火墙路由模式部署，简单配置分享

日期：2024-11-16 阅读：117

下面拓扑是防火墙的一种部署方式，按照网络规划，先配置好路由器、防火墙、核心交换机及各终端、服务器设备的ＩＰ地址。

1路由器R1的配置

[Huawei]sysname R1

[R1]interface GigabitEthernet 0/0/0

[R1-GigabitEthernet0/0/0]ip address 10.1.1.11 24

[R1]interface GigabitEthernet 0/0/1

[R1-GigabitEthernet0/0/0]ip address 100.1.1.1 24

[R1-GigabitEthernet0/0/0]q

ISP路由器上没有配回程路由，都是由防火墙上NAT进行转换的。

2配置防火墙的接口地址

[fw1]sysname FW1

[FW1]interface GigabitEthernet 0/0/1

[FW1-GigabitEthernet0/0/1]ip address 192.168.1.254 24

[FW1]interface GigabitEthernet 0/0/2

[FW1-GigabitEthernet0/0/2]ip address 192.168.80.254 24

[FW1]interface GigabitEthernet 0/0/3

[FW1-GigabitEthernet0/0/3]ip address 10.1.1.10 24

[FW1-GigabitEthernet0/0/3]q

验证配置结果

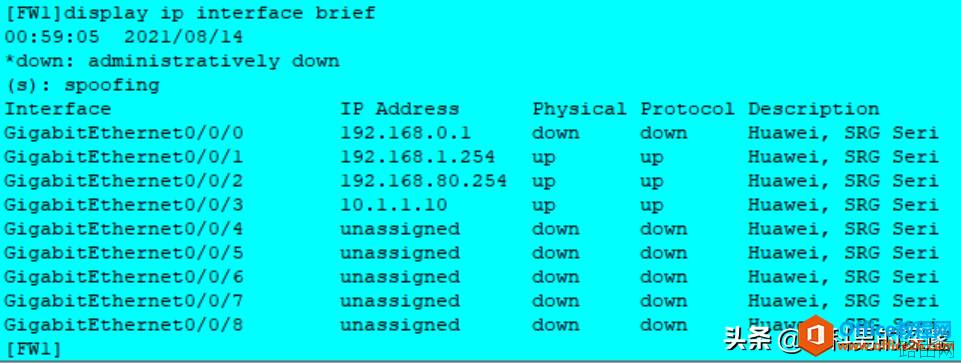

[FW1]display ip interface brief

此时防火与各区域设备不能互通，接着下面的配置。

3把接口添加到防火墙安全域中

[FW1]firewall zone trust

[FW1-zone-trust]add interface GigabitEthernet 0/0/1

[FW1-zone-trust]q

[FW1]firewall zone dmz

[FW1-zone-dmz]add interface GigabitEthernet 0/0/2

[FW1-zone-dmz]q

[FW1]firewall zone untrust

[FW1-zone-untrust]add interface GigabitEthernet 0/0/3

[FW1-zone-untrust]q

注：区域里必须要有唯一的安全级别，相应的接口要加入到区域，可以是物理接口和逻辑接口（Vlanif、Tunnel）。

这时候3个域就建立好了，但是域与域之间是不通的，因为域之间默认是拒绝的。但是从防火墙到内网、DMZ、UnTrunst区域内设备又是通的。

防火墙默认Trust区域设备到内网网关是互通的，但是DMZ区域内设备到防火墙是拒绝访问的。

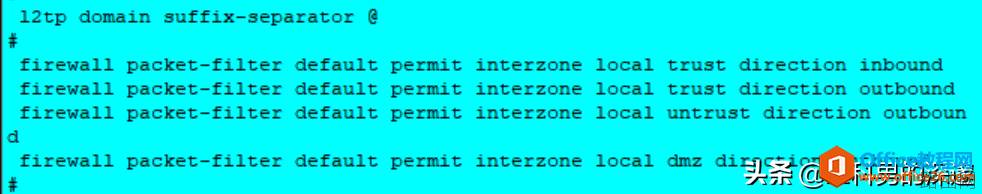

Display this查看默认的包过滤规则

4测试防火墙到各域设备

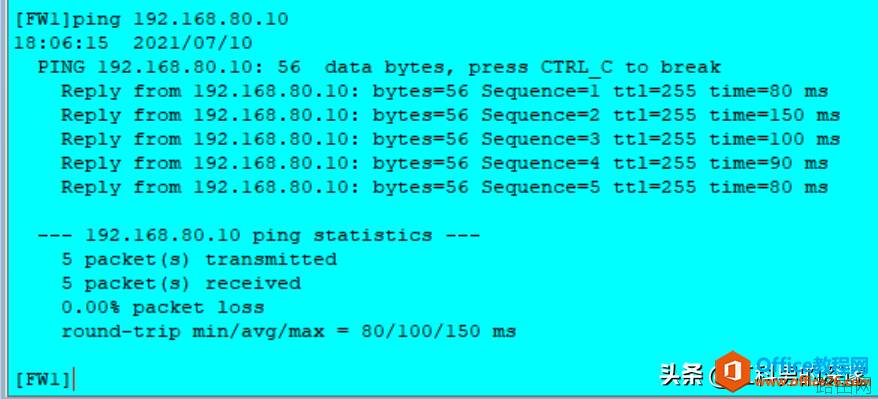

从防火墙到各区域设备，都能通讯；

[FW1]ping 192.168.1.10

[FW1]ping 192.168.80.10

[FW1]ping 10.1.1.11

全部都能互通；

5配置防火墙的域间包过滤策略（1）配置内网用户访问DMZ内WEB服务器

配置内网访问DMZ服务器策略

[FW1]policy interzone trust dmz outbound

[FW1-policy-interzone-trust-dmz-outbound]policy 5

[FW1-policy-interzone-trust-dmz-outbound-5]policy source 192.168.1.10 0//只放行单个地址；

[FW1-policy-interzone-trust-dmz-outbound-5]policy destination 192.168.80.10 0//只允许访问单个服务器；

[FW1-policy-interzone--trust-dmz-outbound-5]policy service service-set http//配置允许通过浏览器访问

[FW1-policy-interzone--trust-dmz-outbound-5]policy service service-set icmp//配置表示允许ping命令；

[FW1-policy-interzone-trust-dmz-outbound-5]action permit

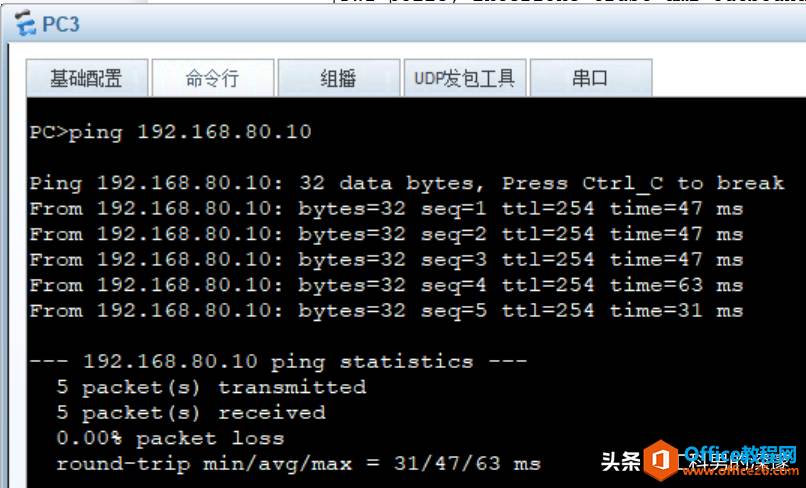

测试连通性

若内网有多个VLAN，如何配置呢？

（2）内网交换机SW1配置vlan10,vlan20,并将端口划入对应的VLAN当中。

[Huawei]sysname SW1

[SW1]vlan batch 10 20

[SW1]interface GigabitEthernet 0/0/1

[SW1-GigabitEthernet0/0/1]port link-type access

[SW1-GigabitEthernet0/0/1]port default vlan 10

[SW1-GigabitEthernet0/0/1]q

[SW1]interface GigabitEthernet 0/0/2

[SW1-GigabitEthernet0/0/2]port link-type access

[SW1-GigabitEthernet0/0/2]port default vlan 20

[SW1-GigabitEthernet0/0/2]q

[SW1]interface GigabitEthernet 0/0/24

[SW1-GigabitEthernet0/0/24]port link-type trunk

[SW1-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20

[SW1-GigabitEthernet0/0/24]q

（3）配置防火墙，配置子接口实现VLAN之间的互相访问。

[FW1]interface GigabitEthernet 0/0/1

[FW1-GigabitEthernet0/0/1]undo ip address 192.168.1.254 24

[FW1]interface GigabitEthernet 0/0/1.10

[FW1-GigabitEthernet0/0/1.10]vlan-type dot1q 10

[FW1-GigabitEthernet0/0/1.10]ip address 192.168.1.254 24

[FW1-GigabitEthernet0/0/1.10]q

[FW1]interface GigabitEthernet 0/0/1.20

[FW1-GigabitEthernet0/0/1.20]vlan-type dot1q 20

[FW1-GigabitEthernet0/0/1.20]ip address 192.168.2.254 24

[FW1-GigabitEthernet0/0/1.20]

（4）在防火墙上配置子接口实现VLAN互通，需要将子接口添加到区域中：

[FW1]firewall zone trust

[FW1-zone-trust]add interface GigabitEthernet 0/0/1.10

[FW1-zone-trust]add interface GigabitEthernet 0/0/1.20

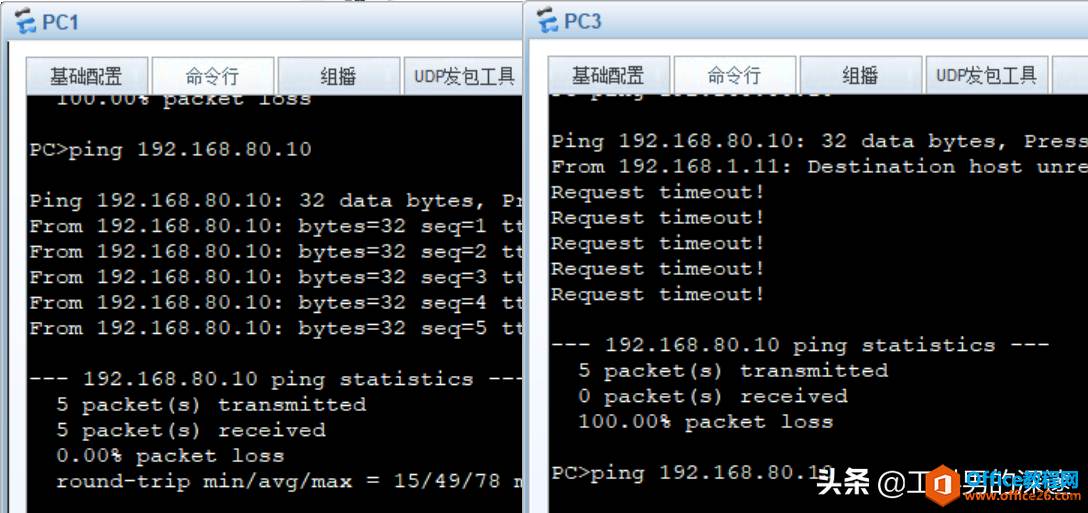

（5）测试

放行192.168.2.10访问DMZ服务器

[FW1]policy interzone trust dmz outbound

[FW1-policy-interzone-trust-dmz-outbound]policy 5

[FW1-policy-interzone-trust-dmz-outbound-5]policy source 192.168.2.10 0

[FW1-policy-interzone-trust-dmz-outbound-5]q

[FW1-policy-interzone-trust-dmz-outbound]q

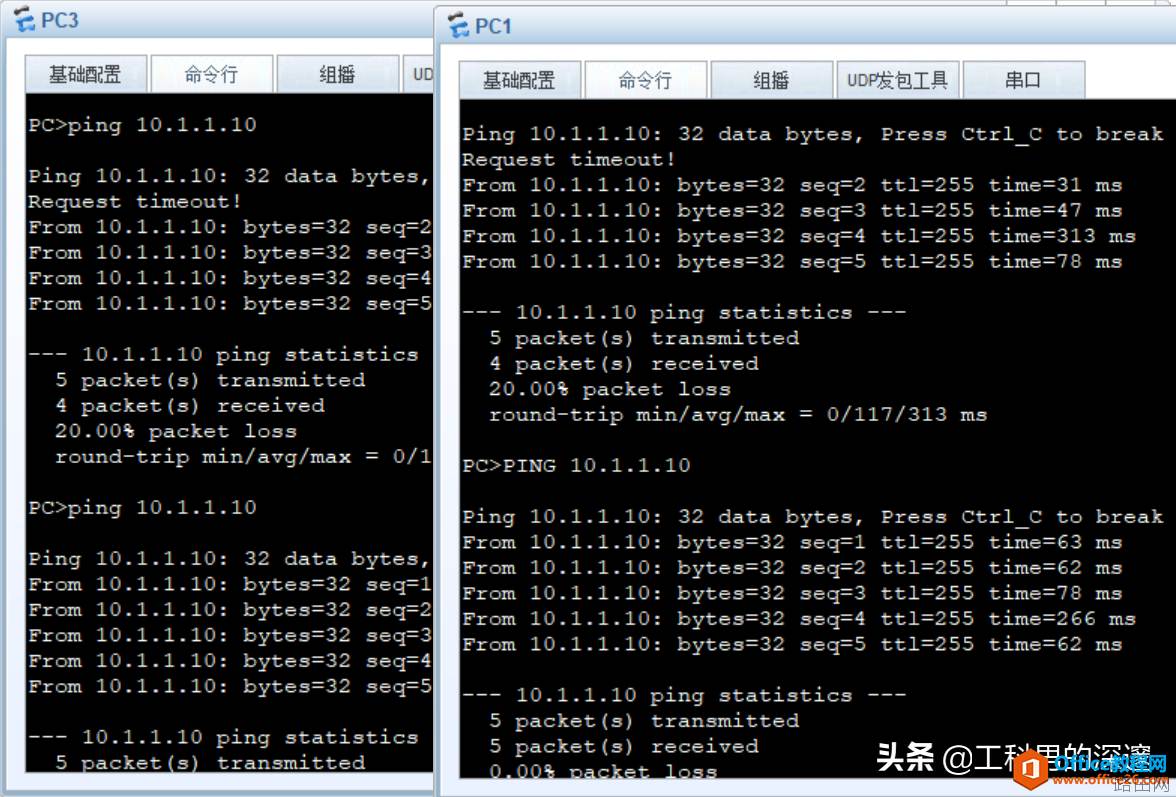

测试
