交换机常见的物理接口，虚拟端口及其配置案例
日期：2025-01-11 阅读：47
我们做信息化网络，最常见的设备就是交换机了。今天我们来认识一下交换机这个设备。
交换机主要用途就是接入前端电脑终端、前端摄像机、前端IP音箱等网络设备，然后将这些IP信号，通过数据报文交换方式，传输到目的地。

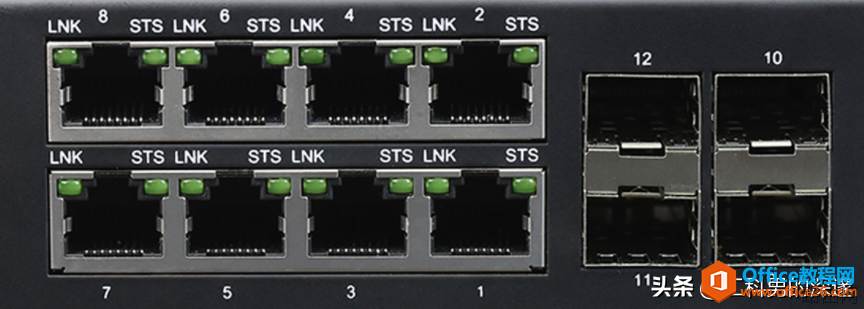

交换机最多的端口就是网络接口，网络接口根据传输介质的不同分：RJ45以太网接口和光纤接口。
交换机上除了这些接口还有两种接口很常用，一是配置接口也叫console口、二是管理接口；

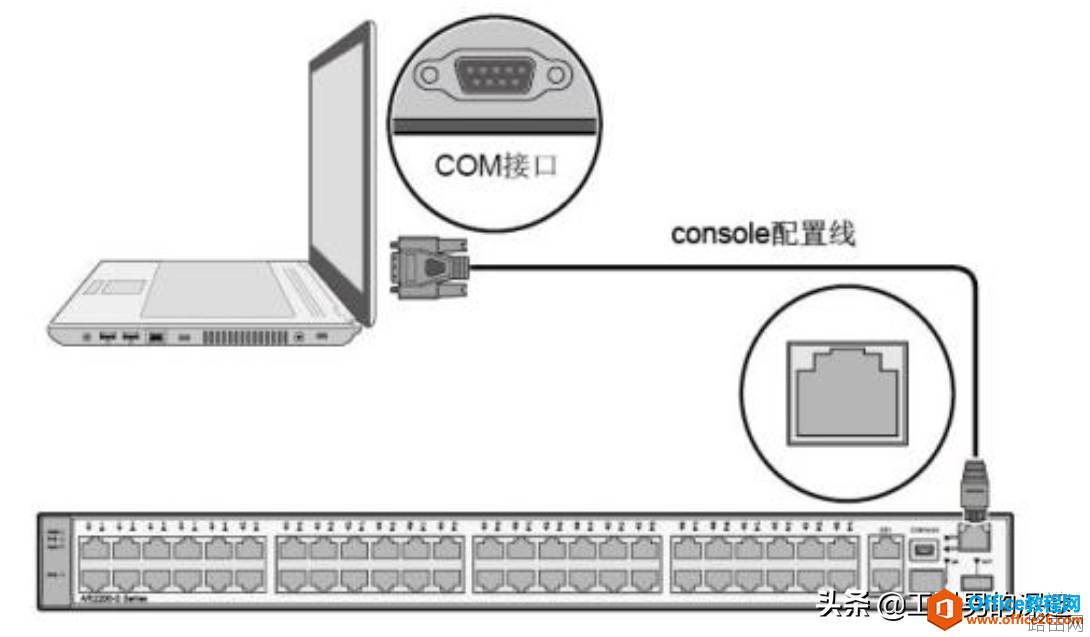

交换机相关端口的用途及配置1、Console口每一个交换机都有一个Console接口，主要作用是初始化设备的配置连接端口；

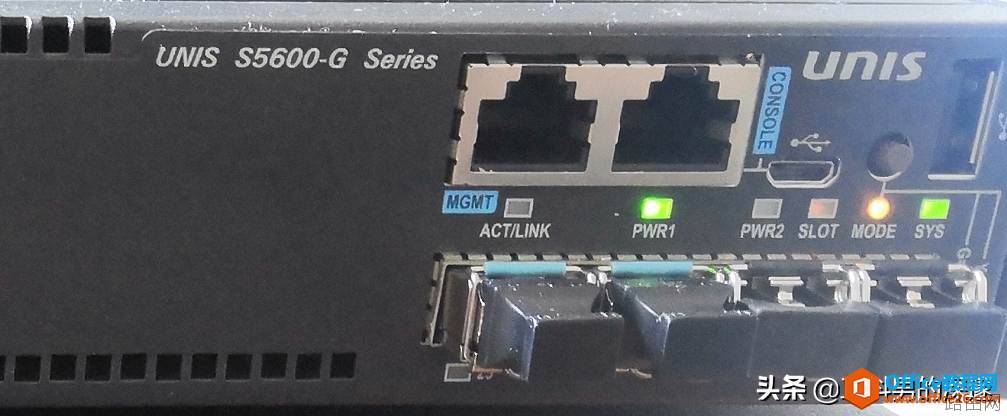

2、MGMT接口每一个交换机都有一个MGMT接口，它是网络管理接口，使用网线连接，对设备进行管理。
可网管交换机均遵循SNMP协议（简单网络管理协议），可以通过网管软件来管理。其相关配置：
[Huawei]interface MEth 0/0/1
[Huawei-MEth0/0/1]ip address 192.168.10.2 24
[Huawei-MEth0/0/1]q
3、RJ45端口这是交接机最常见、最多的端口，它用于连接终端设备（包括电脑、摄像机、IP电话机、IP音箱等）；

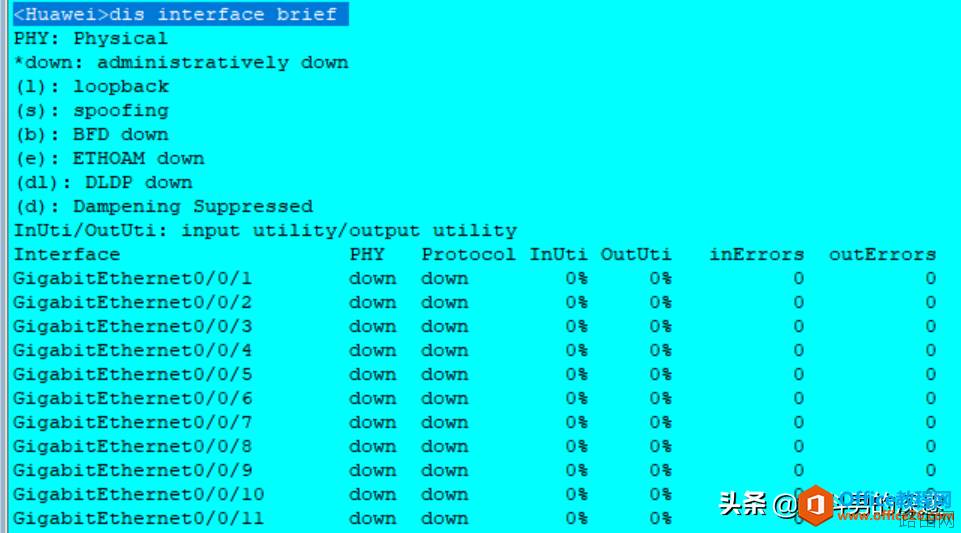

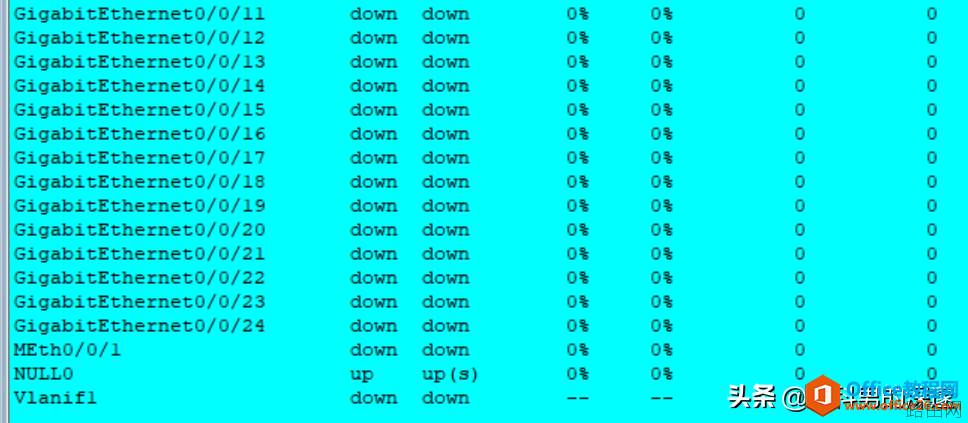

查看物理接口情况
<Huawei>dis interface brief
在交换机上，可对每一个物理接口进行配置，关闭/启用接口；
关闭接口
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]shutdown
启用接口
[Huawei-GigabitEthernet0/0/1]undo shutdown

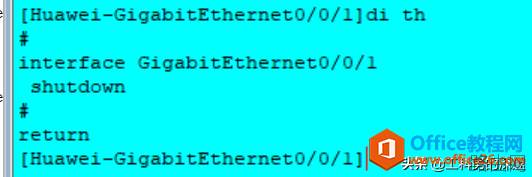

查看接口状态
[Huawei-GigabitEthernet0/0/1]di th
4、光纤接口RJ45端口最高支持1000M的传输速率，而光纤接口可达到1.5G甚至更高，一般用于与汇聚交换机相连，进行数据传输。
配置端口的速度
[Huawei-GigabitEthernet0/0/1]speed 1000
有的交换机需要两端配置一样，网络才能正常通信。
配置端口模式
[Huawei-GigabitEthernet0/0/1]duplex full
这些接口都是物理接口，实实在在的在那里，交接机内部还有一些虚拟接口，它们通过配置，起到数据交换作用。
5、aux接口aux口是辅助内接口。AUX端口可用于拨号连接，也可用于远程配置，还可通过收发器与MODEM进行连接。
6、vty接口vty口是VTY线路虚拟终端（也就是远程配置接口）。用于虚拟终端（远程配置）连接。
我们在配置telnet或FTP登录到交换机设备上，都用到VTY接口；

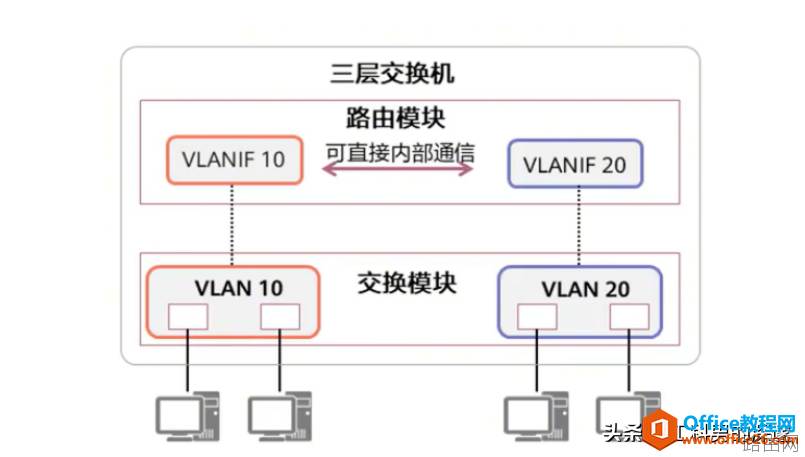

7、vlanif接口默认情况下，交换机所有接口都属于vlanif1口，可以通过配置将交换机接口加入不同的VLAN中。
[Huawei]interface Vlanif 1
[Huawei-Vlanif1]ip address 10.12.1.3 24
对于三层交换机，除了可以配置vlanif接口外，还可以根据网络规划对每个接口配置一个固定的IP地址：
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 10.1.1.2 24

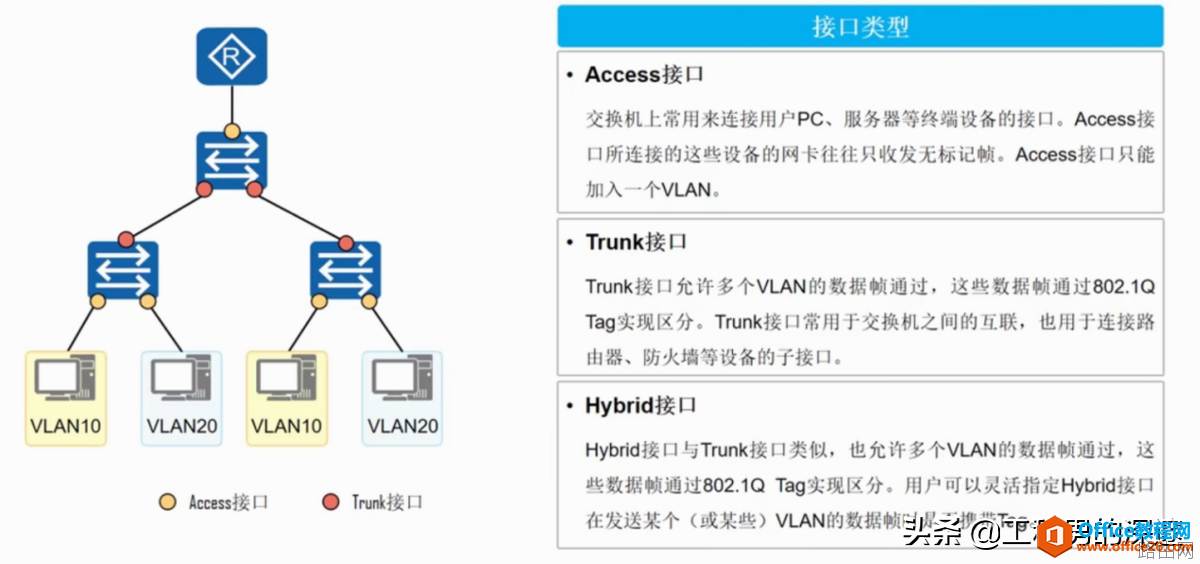

8、Access、Hybrid、Trunk口
在三层交机上可以配置VLAN，根据规划可以将每个以太网接口配置成一种类型：
Access口，只能属于一种VLAN的接口；
Hybird和trunk口，可以允许多个VLAN通过的接口；
9、LoopBack接口LooPBack接口属于设备上的逻辑接口，逻辑接口是指能够实现数据交换功能但物理上不存在，需要通过配置建立的接口。
LooPBack接口创建后除非手工关闭该接口，否则LooPBack接口物理层状态和链路层协议永远处于UP状态。
一般情况下，LooPBack接口使用32位掩码。
使用LooPBack接口一般有如下目的：
1、作为一台路由器的管理地址，起到标识一台设备的作用。
2、使用该接口地址作为动态路由协议OSPF的routeID。
3、其他提高网络可靠性的用途。
4、模拟客户端测试网络设备配置。
创建LooPBack接口：
[Huawei]interface LoopBack 0
[Huawei-LoopBack0]ip ad
[Huawei-LoopBack0]ip address 10.1.1.2 24

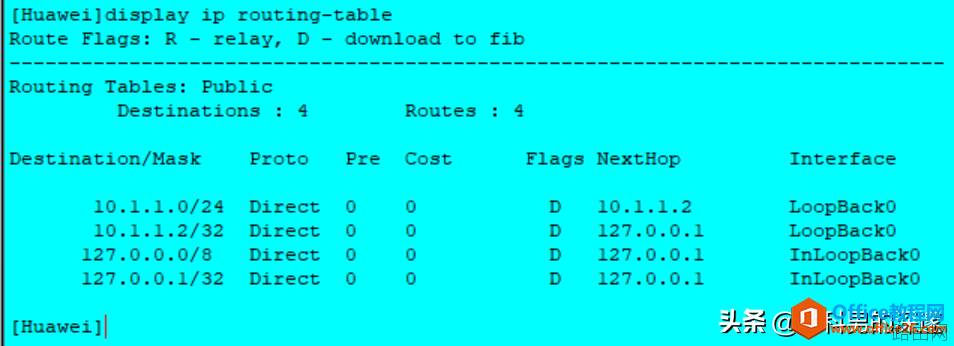

查询路由表
[Huawei]display ip routing-table

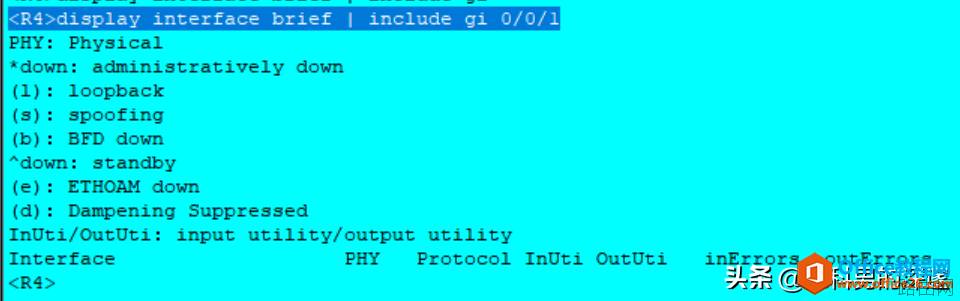

查看接口收发流量状态（InUti,OutUti）
<R4>display interface brief | include gi 0/0/1
