办公大楼梯控和主机管理终端网络老是断线
日期：2024-10-17 阅读：61
01 管理终端和主控板逻辑架构
主机的管理终端和电梯的主控板之前的网络通信老是断线。主机管理终端和电梯的主控板逻辑架构，如下图所示：
02 网络环境
大楼一共24层，主机管理终端，发卡器在24楼，电梯的主板控制器在每个电梯顶上。电梯主板控制器，通过电梯专用网线连接到24楼楼层交换机。24楼楼层交换机通过网络连接到24楼电梯机房交换机，主机管理终端也是通过网线连接到机房电梯交换机。

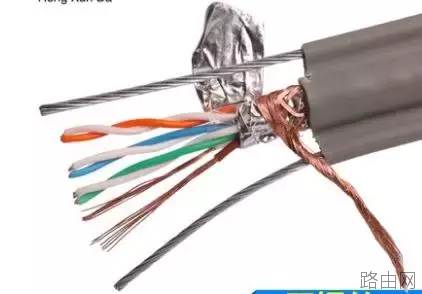

电梯网线如下图所示：
基本大楼网络图：
03 故障分析过程
电梯使用网线约90米左右。使用测线仪去测试电梯网线到24层机房线，测线仪测试两边对线，都是通的。通过电脑管理终端去Ping T控的主控板ping不通，但有的时候也可以ping通，就是老断线。
初步怀疑是网线问题（也怀疑过是主控板问题），那如果是电梯网线问题，也不好直接更换，那怎么办呢？wps下一页如何增加_wps下一页增加的方法
04 解决方案
将电梯网线，8根线分两组，一边四根线，将网线路充当成电线使用，然后通过电力猫设备再转回网络。

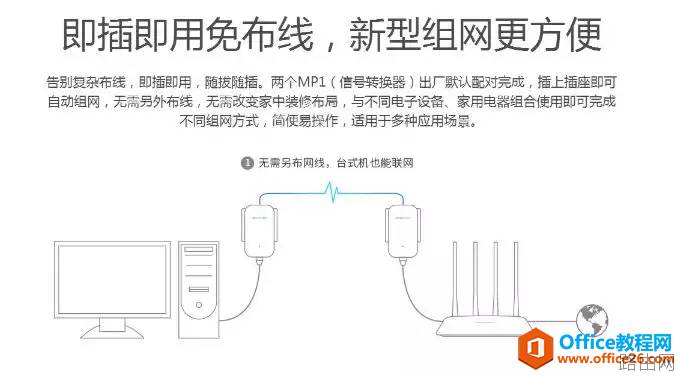

什么是电力猫？就是可以将两根电线，通过两对电力猫设备转换成网络线路，传输网络信号。

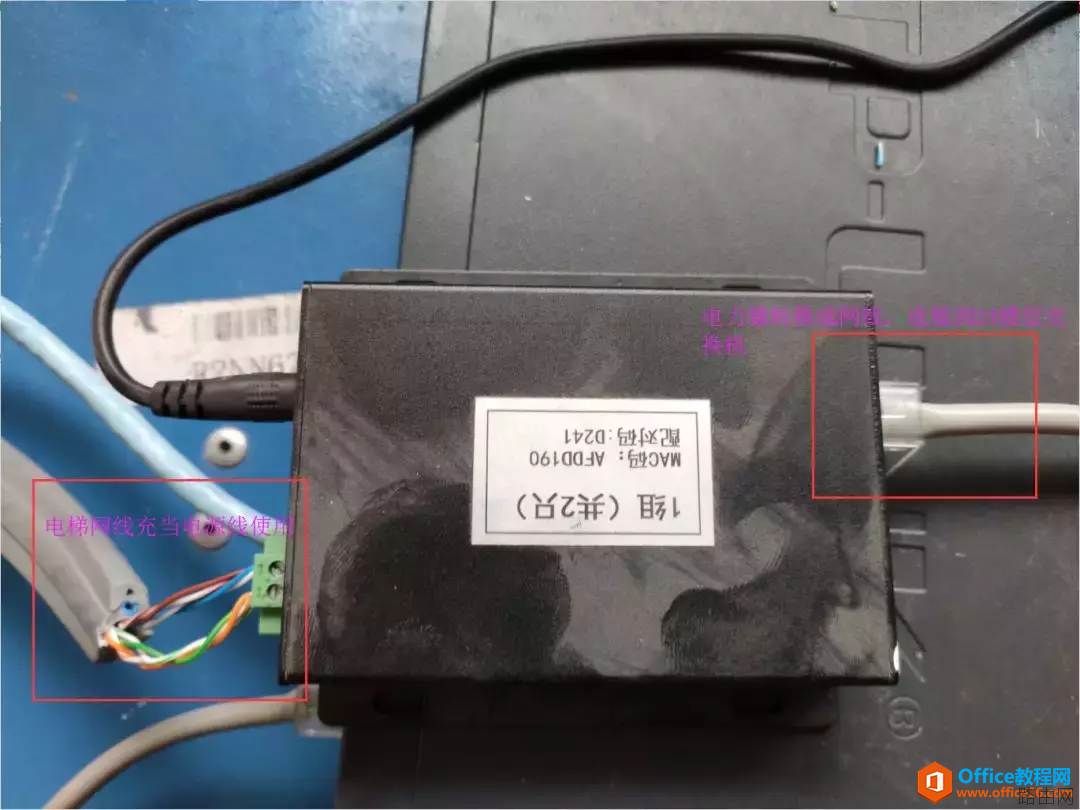

一端：24楼电梯机房，电梯网线充当电线使用，四芯一组，分成两根线接入电力猫设备，转换出来的网线，再连接到24楼楼层交换机。

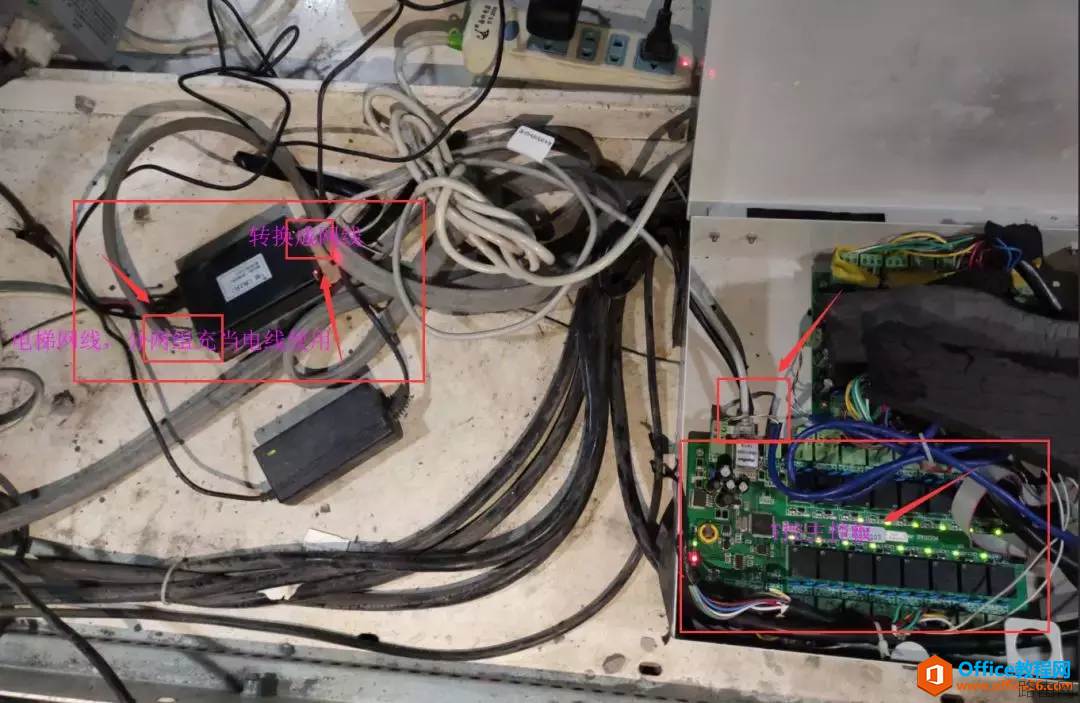

另一端：电梯顶上，电梯网线也是将网线分四根一组，分两组接入电力猫设备，通过电力猫设备再转换成网线，连接电梯主控板。
更换此方案后，PC管理终端，可以ping通主控板设备，而且很稳定。用了一段时间之后，也没有出现断线的情况！
