多台路由器组网连接上网设置图文教程

日期：2025-02-23 阅读：149

本文主要以有线路由器TL-R460+和无线路由器TL-WR541G+为例为详细教大家多台路由器组网设置教程。

一、网络拓扑分析

1、假设您有一条ADSL宽带线，经过TL-R460+宽带路由器实现了两台电脑共享上网，网络连接示意图如下：

宽带线〈—〉ADSL MODEM〈—〉(WAN口)R460+(LAN口)〈—〉电脑

多台路由器组网连接上网设置图文教程
2、由于某些原因，您购买了TL-WR541G+无线宽带路由器，想要网络能够提供无线接入功能，这时候必定是从TL-R460+的LAN口引出一根网线连接TL-WR541G+，那么应该连接WR541G+的WAN口呢?还是连结WR541G+的LAN口?网络连接示意图有如下两种：

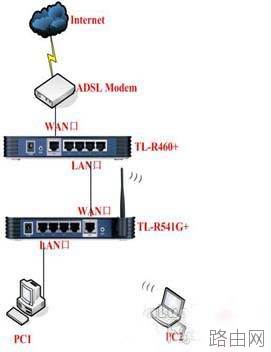

1)宽带线〈—〉ADSL MODEM〈—〉R460+(LAN口)〈—〉(WAN口)WR541G+(无线)〈—〉电脑

多台路由器组网连接上网设置图文教程
按照这种接线方法，只要进行如下的设置即可：

首先将电脑2的IP地址配置为192.168.1.X (X取自然数范围2—254)，通过http://192.168.1.1进入WR541G+的管理界面，在“网络参数”-“LAN口设置”里面，将LAN口IP地址改为： 172.16.1.1(注意：此地址可以更改为和原地址段不同的任意内网地址)，保存提示重启路由器。

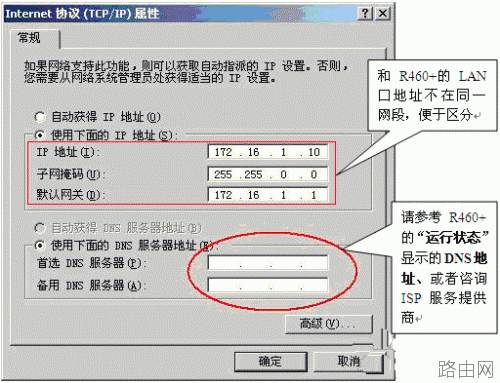

接下来再将电脑的IP地址修改为172.16.1.X (X 取自然数范围2～254)，如下图所示：

多台路由器组网连接上网设置图文教程
再次通过http://172.16.1.1地址进入WR541G+的管理界面对WAN口进行配置，这种连接方式下需要在WR541的配置界面中的WAN口设置中配置静态IP,参数如下：

IP地址：192.168.1.X (X取自然数范围2～254)

子网掩码：255.255.255.0

默认网关：192.168.1.1

注意：通过此种方式连接后路由器R460+下面的电脑不能与WR541G+下面的电脑通过网上邻居互访。

2)宽带线〈—〉ADSL MODEM〈—〉R460+(LAN口)〈—〉(LAN口)WR541G+(无线)〈—〉电脑

这种连接方式因为没有使用WR541G+的WAN口所以也就没有必要配置WAN口了，只需要配置如下部分：

首先，需要关闭WR541G+的DHCP服务器功能(选择“不启用”即可)。

其次，更改一下WR541G+的LAN口IP地址(和TL-R460+的LAN口地址在同一网段)，比如改为：192.168.1.254 ，只要此IP地址没有被其它电脑使用即可。

接下来就是通过无线或者有线方式连接WR541G+和电脑，上面两步配置完以后，WR541G+就相当于一台“无线交换机”，所以通过有线或者无线方式连接在WR541G+上面的电脑的TCP/IP属性要和R460+保持一致!就相当于这些电脑是直接连接在R460+ LAN口下面的电脑，电脑的TCP/IP属性参数配置如下图所示：

通过上面配置之后，就可以实现内网多台路由器下面的电脑共享上网。
